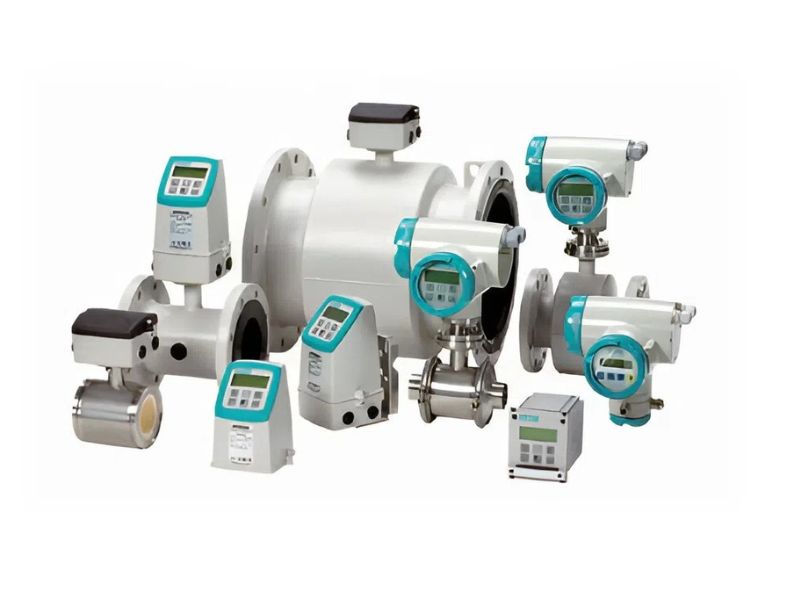

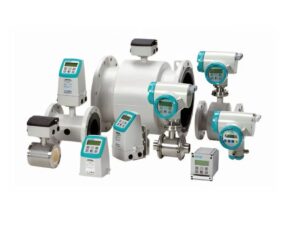

Đồng hồ đo lưu lượng điện từ

Trong các hệ thống công nghiệp hiện đại, việc đo lưu lượng chất lỏng chính xác đóng vai trò vô cùng quan trọng trong quá trình vận hành và kiểm soát quy trình sản xuất. Chính vì vậy, đồng hồ đo lưu lượng điện từ được xem là giải pháp tối ưu nhờ khả năng đo ổn định, độ bền cao và phù hợp với nhiều loại lưu chất khác nhau.

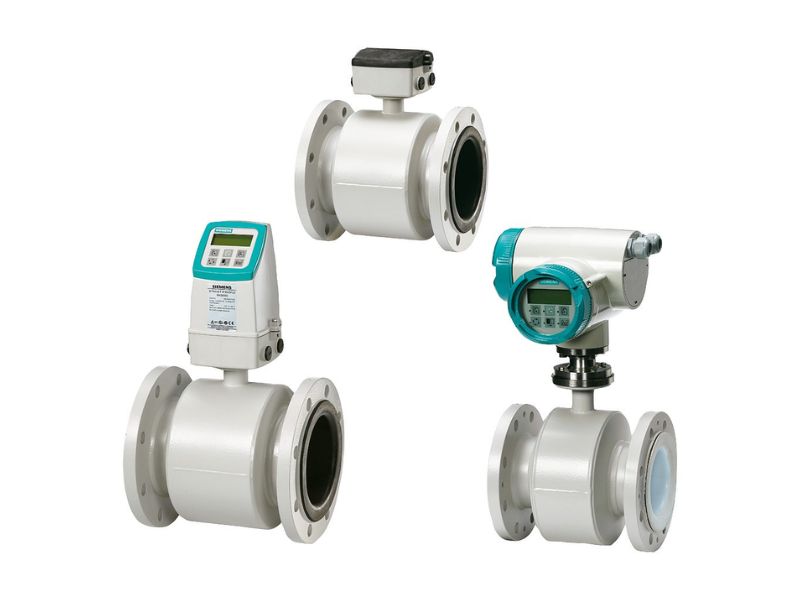

Đồng hồ đo lưu lượng điện từ là gì?

Đồng hồ đo lưu lượng điện từ là thiết bị dùng để đo lưu lượng của chất lỏng dẫn điện trong đường ống dựa trên nguyên lý cảm ứng điện từ. Khi chất lỏng chảy qua khu vực có từ trường, thiết bị sẽ tạo ra một điện áp tỷ lệ với vận tốc dòng chảy, từ đó tính toán ra lưu lượng của chất lỏng.

Thiết bị này chỉ hoạt động với các loại chất lỏng có khả năng dẫn điện như nước sạch, nước thải, dung dịch hóa chất hoặc bùn lỏng, và không phù hợp với các môi chất không dẫn điện như dầu hay khí.

Cấu tạo và nguyên lý hoạt động của đồng hồ đo lưu lượng điện từ

Để hiểu rõ vì sao đồng hồ đo lưu lượng điện từ có thể đo chính xác và ổn định trong nhiều môi trường khác nhau, trước hết bạn cần nắm được cấu tạo cơ bản cũng như nguyên lý hoạt động của thiết bị. Hai yếu tố này quyết định trực tiếp đến hiệu suất, độ bền và khả năng ứng dụng thực tế của đồng hồ trong hệ thống.

Cấu tạo của đồng hồ đo lưu lượng điện từ

Đồng hồ đo lưu lượng điện từ gồm các bộ phận chính sau:

• Ống đo (Measuring tube): Làm bằng thép không gỉ, bên trong có lớp lót cách điện, dẫn chất lỏng chảy qua mà không có bộ phận cản trở dòng chảy.
• Cuộn kích từ (Coil system): Cuộn dây đồng bọc cách điện, có nhiệm vụ tạo ra từ trường ổn định vuông góc với hướng dòng chảy.
• Điện cực đo (Electrodes): Chế tạo từ vật liệu chống ăn mòn như SS316, Hastelloy, Titan hoặc Platinum, tiếp xúc trực tiếp với lưu chất để thu tín hiệu điện áp cảm ứng sinh ra khi dòng chảy đi qua từ trường.
• Lớp lót bên trong (Liner): Vật liệu PTFE (Teflon), EPDM, Rubber hoặc PFA, có chức năng cách điện giữa chất lỏng và ống đo, đồng thời chống ăn mòn hóa học.
• Bộ xử lý tín hiệu (Signal converter): Mạch điện tử tích hợp (dạng liền hoặc rời), khuếch đại, lọc nhiễu và chuyển đổi tín hiệu thành giá trị lưu lượng (m³/h, lít/phút).
• Vỏ bảo vệ (Housing): Nhôm đúc hoặc thép không gỉ đạt chuẩn IP67/IP68, bảo vệ linh kiện điện tử khỏi môi trường ẩm ướt và bụi bẩn.

Nguyên lý hoạt động

Đồng hồ đo lưu lượng điện từ Siemens hoạt động dựa trên định luật cảm ứng điện từ Faraday: Khi một dây dẫn (chất lỏng dẫn điện) chuyển động cắt qua đường sức từ trường, trong dây dẫn sẽ xuất hiện một suất điện động cảm ứng (điện áp) tỷ lệ với vận tốc chuyển động.

Cụ thể, cuộn kích từ bên trong đồng hồ tạo ra một từ trường đều và ổn định, vuông góc với hướng dòng chảy. Chất lỏng dẫn điện (nước, nước thải, hóa chất, bùn… với độ dẫn điện tối thiểu ≥ 5 µS/cm) chảy qua ống đo, đóng vai trò như một dây dẫn chuyển động.

Khi chất lỏng cắt qua đường sức từ, hai điện cực đặt đối diện trên thành ống sẽ thu được một điện áp rất nhỏ (micro volt đến mili volt). Điện áp này có giá trị tỷ lệ với vận tốc dòng chảy theo công thức Faraday: E = k × B × v × D, trong đó E là điện áp cảm ứng, k là hằng số tỷ lệ, B là cường độ từ trường, v là vận tốc dòng chảy trung bình, D là đường kính trong của ống đo.

Tín hiệu điện áp sau đó được đưa về bộ xử lý trung tâm, khuếch đại, lọc nhiễu và chuyển đổi thành lưu lượng thể tích (m³/h, lít/phút, GPM…), tổng lưu lượng (m³, lít…) và xuất ra các tín hiệu chuẩn công nghiệp như 4-20mA, xung, Modbus, HART, PROFIBUS…

Nhờ nguyên lý này, đồng hồ đo lưu lượng điện từ không có bất kỳ bộ phận chuyển động nào bên trong ống đo, do đó không gây cản trở dòng chảy, không bị mài mòn, và hầu như không cần bảo trì.

Đặc điểm nổi bật của đồng hồ đo lưu lượng điện từ

Nhờ ứng dụng nguyên lý cảm ứng điện từ cùng thiết kế tối ưu cho môi trường công nghiệp, đồng hồ đo lưu lượng điện từ sở hữu nhiều ưu điểm vượt trội, đáp ứng tốt các yêu cầu đo lưu lượng chính xác và ổn định trong thời gian dài.

• Độ chính xác cao và ổn định: Thiết bị cho kết quả đo có độ chính xác cao, ít bị trôi sai số theo thời gian. Đặc biệt, phép đo gần như không bị ảnh hưởng bởi các yếu tố như áp suất, nhiệt độ hay độ nhớt của chất lỏng.
• Không có bộ phận chuyển động: Đồng hồ điện từ hoạt động mà không cần các chi tiết cơ khí chuyển động, giúp giảm hao mòn, hạn chế hư hỏng và kéo dài tuổi thọ của thiết bị. Điều này cũng giúp giảm chi phí bảo trì thiết bị trong quá trình sử dụng.
• Đo được nhiều loại lưu chất khác nhau: Thiết bị phù hợp với đa dạng chất lỏng dẫn điện như nước sạch, nước thải, bùn, dung dịch hóa chất hoặc thực phẩm lỏng. Đây là ưu điểm lớn so với nhiều công nghệ đo lưu lượng khác.
• Tổn thất áp suất gần như bằng 0: Do không có vật cản trong đường ống, dòng chảy đi qua đồng hồ không bị cản trở, giúp hệ thống vận hành hiệu quả và tiết kiệm năng lượng.
• Khả năng làm việc trong môi trường khắc nghiệt: Đồng hồ có thể hoạt động tốt trong môi trường có độ ăn mòn cao, nhiệt độ và áp suất lớn nhờ lớp lót và vật liệu chế tạo đa dạng, phù hợp với từng ứng dụng cụ thể.
• Dải đo rộng, tín hiệu ổn định: Thiết bị có thể đo lưu lượng trong dải rộng với tín hiệu đầu ra ổn định, dễ dàng tích hợp với các hệ thống điều khiển và giám sát tự động (PLC, SCADA).
• Dễ lắp đặt và vận hành: Thiết kế hiện đại giúp việc lắp đặt, cấu hình và vận hành trở nên đơn giản. Nhiều dòng đồng hồ đo lưu lượng điện từ còn hỗ trợ hiển thị thông minh và giao tiếp truyền thông, thuận tiện cho việc theo dõi và quản lý dữ liệu.

Thông số kỹ thuật chung

Dưới đây là các thông số kỹ thuật chung của đồng hồ đo lưu lượng điện từ giúp bạn hình dung rõ hơn về khả năng vận hành và phạm vi ứng dụng của thiết bị:

Cách lắp đặt đồng hồ đo lưu lượng điện từ

Để đảm bảo thiết bị hoạt động chính xác, ổn định và bền bỉ trong thời gian dài, việc lắp đặt đồng hồ đo lưu lượng điện từ cần tuân thủ đúng các nguyên tắc kỹ thuật lắp đặt dưới đây:

Đảm bảo ống luôn đầy lưu chất

Đồng hồ phải được lắp tại vị trí mà đường ống luôn đầy chất lỏng trong quá trình vận hành. Tránh lắp ở điểm cao của hệ thống nơi dễ tích tụ khí hoặc đoạn ống xả tự do.

Vị trí lắp đặt theo phương ngang và đứng

• Lắp ngang: Ưu tiên lắp sao cho trục điện cực nằm ngang để tránh bọt khí bám vào điện cực
• Lắp đứng: Nên lắp theo chiều dòng chảy đi từ dưới lên để đảm bảo ống luôn đầy và ổn định

Khoảng cách đoạn ống thẳng

Để đảm bảo độ chính xác đo:

• Đoạn ống thẳng phía trước: tối thiểu 5D
• Đoạn ống thẳng phía sau: tối thiểu 2D

Trong trường hợp có nhiễu dòng (van, co, bơm), nên tăng chiều dài đoạn ống thẳng phía trước lên 10D

Lắp đúng chiều dòng chảy

Trên thân đồng hồ có ký hiệu mũi tên chỉ hướng dòng chảy. Cần lắp đúng chiều để đảm bảo tín hiệu đo chính xác.

Yêu cầu tiếp địa (nối đất)

Việc nối đất là bắt buộc để đảm bảo tín hiệu ổn định:

• Sử dụng vòng tiếp địa (grounding ring) khi ống không dẫn điện (nhựa, PVC)
• Đảm bảo tiếp địa tốt để giảm nhiễu điện từ

Tránh vị trí gây nhiễu và rung động

Không lắp thiết bị gần:

• Động cơ công suất lớn, biến tần
• Nguồn rung mạnh hoặc đường ống có dao động cao
• Điều này giúp tránh nhiễu tín hiệu và tăng tuổi thọ thiết bị.

Lưu ý khi lắp ngoài trời hoặc môi trường đặc biệt:

• Chọn cấp bảo vệ phù hợp (IP67 hoặc IP68) nếu có khả năng ngập nước
• Tránh ánh nắng trực tiếp lên bộ chuyển đổi hoặc sử dụng mái che bảo vệ
• Không lắp tại vị trí có dòng chảy xoáy mạnh hoặc gần van đóng/mở nhanh
• Với hệ thống bơm, nên lắp đồng hồ phía sau bơm để đảm bảo áp suất ổn định
• Đảm bảo không có bọt khí hoặc cặn lắng ảnh hưởng đến điện cực

Ứng dụng thực tiễn của đồng hồ đo lưu lượng điện từ

Nhờ khả năng đo chính xác, ổn định và phù hợp với nhiều loại chất lỏng dẫn điện, đồng hồ đo lưu lượng điện từ được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng phổ biến:

• Ngành cấp thoát nước: Đồng hồ được sử dụng để đo lưu lượng nước sạch trong hệ thống cấp nước đô thị, nhà máy nước, cũng như đo nước thải trong hệ thống thoát nước và xử lý nước thải.
• Xử lý nước thải và môi trường: Thiết bị đặc biệt phù hợp để đo các loại lưu chất có chứa tạp chất như bùn, nước thải công nghiệp, nước thải sinh hoạt… nhờ không bị ảnh hưởng bởi cặn bẩn hay chất rắn lơ lửng.
• Ngành hóa chất: Đồng hồ đo lưu lượng điện từ được dùng để đo các dung dịch hóa chất có tính ăn mòn như axit, bazơ, dung môi… với điều kiện lựa chọn vật liệu lót và điện cực phù hợp.
• Ngành thực phẩm và đồ uống: Thiết bị được ứng dụng trong việc đo lưu lượng các chất lỏng như sữa, nước giải khát, bia, nước trái cây… đảm bảo yêu cầu vệ sinh và độ chính xác cao.
• Ngành công nghiệp giấy và bột giấy: Đồng hồ được sử dụng để đo lưu lượng bột giấy, dung dịch chứa sợi – những môi chất mà các loại đồng hồ cơ học khó đo chính xác.
• Ngành khai khoáng và luyện kim: Trong các quy trình khai thác và chế biến khoáng sản, thiết bị được dùng để đo bùn quặng, dung dịch có chứa hạt rắn với độ mài mòn cao.
• Ngành năng lượng và công nghiệp nặng: Đồng hồ được sử dụng trong các hệ thống làm mát, tuần hoàn nước, xử lý nước trong nhà máy nhiệt điện, thủy điện và các dây chuyền sản xuất lớn.

Với tính linh hoạt và độ bền cao, đồng hồ đo lưu lượng điện từ là giải pháp đo lưu lượng hiệu quả trong hầu hết các ứng dụng liên quan đến chất lỏng dẫn điện.
