Mặt bích thép

Trong các hệ thống đường ống hiện đại, yêu cầu về độ kín khít, khả năng chịu áp lực và tính an toàn luôn được đặt lên hàng đầu. Để đảm bảo các yếu tố này trong quá trình lắp đặt, vận hành và bảo trì, việc lựa chọn giải pháp liên kết phù hợp là vô cùng quan trọng. Mặt bích thép chính là một trong những chi tiết không thể thiếu, góp phần tạo nên sự ổn định và bền vững cho toàn bộ hệ thống đường ống.

Mặt bích thép là gì?

Mặt bích thép là một chi tiết cơ khí dạng đĩa, được chế tạo từ thép, dùng để kết nối các đoạn ống, thiết bị hoặc van trong hệ thống đường ống bằng phương pháp bắt bu lông kết hợp gioăng làm kín, nhằm đảm bảo liên kết chắc chắn, kín khít và thuận tiện cho việc lắp đặt, tháo rời khi bảo trì hoặc sửa chữa.

Thông tin kỹ thuật cơ bản của mặt bích thép

Mặt bích thép được thiết kế với các thông số kỹ thuật tiêu chuẩn nhằm đảm bảo khả năng lắp ghép đồng bộ, chịu lực tốt và làm kín hiệu quả trong hệ thống đường ống. Một số thông tin kỹ thuật cơ bản thường được quan tâm gồm:

• Vật liệu chế tạo: Thép carbon, thép hợp kim hoặc thép không gỉ, đáp ứng yêu cầu về độ bền cơ học và khả năng làm việc trong các môi trường khác nhau.
• Kích thước danh nghĩa (DN/NPS): Phù hợp với đường kính ống, thiết bị kết nối, giúp đảm bảo tính đồng bộ của toàn hệ thống.
• Áp suất làm việc (PN/Class): Được phân loại theo cấp áp suất, đáp ứng yêu cầu vận hành từ hệ thống áp lực thấp đến áp lực cao.
• Độ dày và kết cấu: Được tính toán để chịu được tải trọng cơ học, lực siết bu lông và áp lực dòng chảy trong quá trình sử dụng.
• Kiểu bề mặt làm kín: Có thể là mặt phẳng, mặt nhô, rãnh lưỡi hoặc bề mặt gia công đặc biệt, phù hợp với từng loại gioăng và điều kiện làm việc.
• Số lượng và bố trí lỗ bu lông: Tuân theo tiêu chuẩn kỹ thuật, đảm bảo lực siết phân bố đều, tăng độ kín khít và an toàn khi vận hành.

Tiêu chuẩn mặt bích thép

Mặt bích thép trên thị trường hiện nay được sản xuất và sử dụng theo nhiều hệ tiêu chuẩn khác nhau nhằm đảm bảo khả năng lắp ghép, độ kín và an toàn vận hành của hệ thống đường ống. Một số tiêu chuẩn phổ biến nhất gồm:

• Tiêu chuẩn JIS (Nhật Bản): Áp dụng rộng rãi trong các hệ thống công nghiệp và xây dựng, với các cấp áp suất thường gặp như 5K, 10K, 16K, 20K.
• Tiêu chuẩn ANSI (Mỹ): Được sử dụng phổ biến trong các hệ thống đường ống công nghiệp, dầu khí, hóa chất, phân loại theo cấp Class như 150, 300, 600, 900…
• Tiêu chuẩn DIN (Đức): Thường gặp trong các dự án theo tiêu chuẩn châu Âu, phân loại áp suất theo PN (PN10, PN16, PN25…).
• Tiêu chuẩn BS / EN (Anh – Châu Âu): Áp dụng cho nhiều hệ thống cấp thoát nước, công nghiệp và hạ tầng kỹ thuật, đảm bảo tính đồng bộ trong các dự án theo chuẩn EU.
• Tiêu chuẩn API: Thường được áp dụng trong các hệ thống chuyên ngành như dầu khí, năng lượng, nơi yêu cầu cao về độ chính xác và khả năng chịu áp lực.

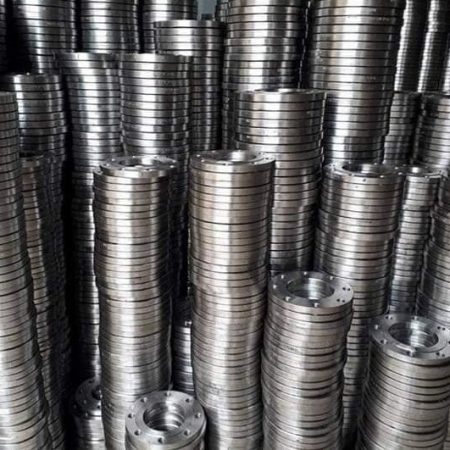

Các loại mặt bích thép phổ biến

Dựa trên cấu tạo, phương pháp kết nối và phạm vi sử dụng trong hệ thống đường ống, mặt bích thép được phân chia thành nhiều loại khác nhau. Mỗi loại mặt bích phải có đặc điểm riêng, phù hợp với từng điều kiện kỹ thuật và yêu cầu vận hành cụ thể:

Mặt bích thép hàn cổ (Weld neck flange)

Mặt bích hàn cổ có phần cổ dài dạng côn, đường kính cổ chuyển tiếp dần từ mặt bích về đường kính ống. Cấu tạo này giúp phân bố ứng suất đều tại mối hàn, hạn chế hiện tượng tập trung lực. Mặt bích được hàn giáp mối trực tiếp với ống, tạo liên kết chắc chắn, độ kín cao và khả năng chịu áp suất, nhiệt độ lớn. Chúng thường dùng trong hệ thống công nghiệp nặng, dầu khí, hóa chất.

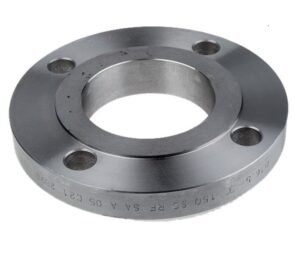

Mặt bích thép hàn trượt (Slip on flange)

Mặt bích hàn trượt có lỗ trong lớn hơn đường kính ngoài của ống, cho phép ống trượt vào bên trong mặt bích trước khi hàn. Cấu tạo đơn giản, thường được hàn cả phía trong và ngoài để đảm bảo độ kín. Loại mặt bích này dễ gia công, dễ lắp đặt và thường dùng cho các hệ thống có áp suất trung bình.

Mặt bích thép ren (Threaded flange)

Mặt bích thép ren có ren trong, được gia công để vặn trực tiếp vào ống có ren ngoài mà không cần hàn. Hình dáng bên ngoài tương tự mặt bích hàn trượt nhưng bên trong được tiện ren chính xác theo tiêu chuẩn. Loại này phù hợp với các hệ thống áp suất thấp hoặc những vị trí không thể thi công hàn.

Mặt bích thép mù (Blind flange)

Mặt bích mù là dạng mặt bích thép đặc, không có lỗ tâm. Cấu tạo phẳng, dày, dùng để bịt kín đầu đường ống, đầu thiết bị hoặc các nhánh chờ. Mặt bích mù cho phép tháo lắp dễ dàng khi cần bảo trì, kiểm tra hoặc mở rộng hệ thống trong tương lai.

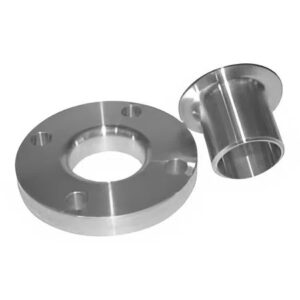

Mặt bích thép lỏng (Lap joint flange)

Mặt bích lỏng gồm hai phần: mặt bích rời và đoạn ống stub end hàn vào đường ống. Mặt bích không hàn trực tiếp mà tự do xoay quanh stub end, giúp việc căn chỉnh lỗ bu lông dễ dàng. Cấu tạo này rất phù hợp với các hệ thống cần tháo lắp thường xuyên hoặc sử dụng vật liệu ống đặc biệt.

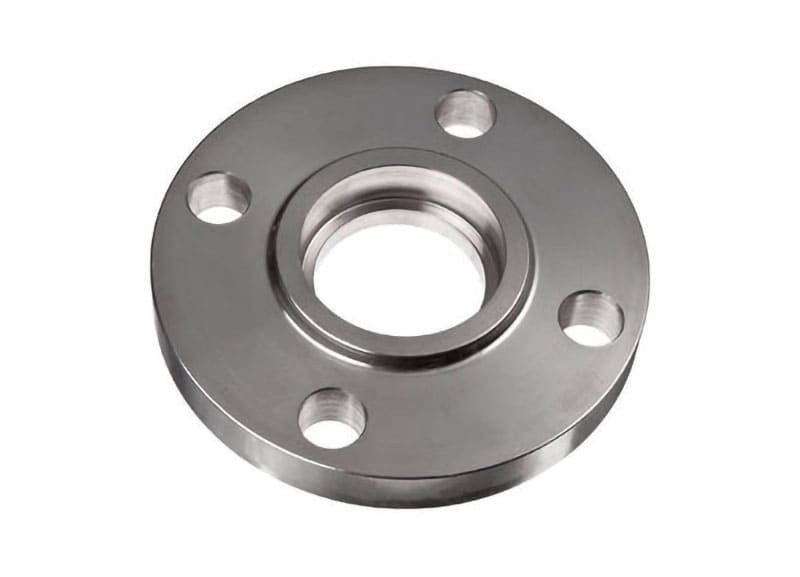

Mặt bích thép hàn bọc đúc (Socket weld flange)

Mặt bích hàn bọc đúc có cấu tạo với phần ổ bọc được đúc sẵn bên trong thân bích, cho phép đầu ống lồng vào trước khi hàn cố định. Ống được hàn tại vị trí tiếp giáp trong ổ bọc, giúp định vị chính xác và tăng độ kín của mối nối. Loại mặt bích này thường dùng cho đường ống đường kính nhỏ, yêu cầu lắp đặt gọn gàng và độ ổn định cao.

Ưu điểm khi sử dụng mặt bích thép trong hệ thống đường ống

Trong các hệ thống đường ống công nghiệp và dân dụng, mặt bích thép được lựa chọn phổ biến nhờ sở hữu những ưu điểm nổi bật sau:

• Độ bền cơ học cao: Mặt bích thép có khả năng chịu áp lực lớn, chịu nhiệt tốt và chống biến dạng, phù hợp với các hệ thống làm việc trong điều kiện khắc nghiệt.
• Kết nối chắc chắn, kín khít: Khi kết hợp với gioăng và bu lông đúng tiêu chuẩn, mối nối mặt bích đảm bảo độ kín cao, hạn chế rò rỉ trong quá trình vận hành.
• Thuận tiện cho việc lắp đặt và bảo trì: Cấu tạo tháo lắp được giúp việc kiểm tra, sửa chữa hoặc thay thế thiết bị trên đường ống diễn ra nhanh chóng, không cần cắt ống hay hàn lại.
• Tính tiêu chuẩn hóa cao: Mặt bích thép được sản xuất theo nhiều tiêu chuẩn quốc tế như JIS, ANSI, DIN, EN…, dễ dàng đồng bộ với đường ống, van và thiết bị khác.

Ứng dụng thực tiễn của mặt bích thép

Nhờ khả năng chịu áp lực, chịu nhiệt tốt và tính tiêu chuẩn hóa cao, mặt bích thép được sử dụng rộng rãi trong nhiều hệ thống đường ống và công trình khác nhau như:

• Hệ thống cấp thoát nước: Sử dụng để kết nối đường ống, van và thiết bị trong các hệ thống cấp nước sạch, thoát nước thải đô thị và khu công nghiệp.
• Hệ thống phòng cháy chữa cháy (PCCC): Mặt bích thép được dùng phổ biến trong các tuyến ống PCCC nhờ khả năng chịu áp lực cao và độ kín khít tốt.
• Ngành dầu khí và hóa chất: Ứng dụng trong các hệ thống dẫn dầu, khí, hóa chất nhờ độ bền cơ học cao và khả năng làm việc ổn định trong môi trường khắc nghiệt.
• Nhà máy công nghiệp và khu chế xuất: Kết nối đường ống dẫn hơi, nước nóng, khí nén và các môi chất công nghiệp khác.
• Công trình giao thông và hạ tầng kỹ thuật: Sử dụng trong các hệ thống ống ngầm, trạm bơm, trạm xử lý nước và các công trình kỹ thuật đồng bộ.

An Hưng – Đơn vị phân phối mặt bích thép chất lượng, chính hãng

An Hưng là đơn vị đã hoạt động nhiều năm trong lĩnh vực vật tư kỹ thuật ngành nước, xây dựng được thương hiệu uy tín vững chắc nhờ kinh nghiệm triển khai thực tế cùng đội ngũ chuyên môn am hiểu yêu cầu kỹ thuật của đa dạng công trình. Qua nhiều năm đồng hành cùng nhà thầu, chủ đầu tư và các dự án lớn nhỏ, An Hưng luôn đặt chất lượng sản phẩm và sự hài lòng của khách hàng lên hàng đầu.

Trên nền tảng đó, mặt bích thép do Ống nhựa An Hưng phân phối đạt tiêu chuẩn kỹ thuật, có nguồn gốc rõ ràng và được ứng dụng trong nhiều điều kiện công trình khác nhau. Bên cạnh mặt bích thép, An Hưng còn phân phối hệ thống vật tư ngành nước như ống nhựa HDPE, phụ kiện HDPE hàn nối đầu và phụ kiện HDPE hàn từ ống, giúp khách hàng có giải pháp vật liệu đồng bộ, thuận tiện và hiệu quả cho từng công trình.

Để được tư vấn và hỗ trợ nhanh chóng, chính  xác theo nhu cầu thực tế của công trình hãy liên hệ hotline 0568.816.868. Đội ngũ của An Hưng luôn sẵn sàng đồng hành cùng quý khách hàng trong các công trình hạ tầng, giao thông, khu công nghiệp và dân dụng.
