Van một chiều lá lật

Van một chiều lá lật là thiết bị quen thuộc trong hệ thống đường ống, giúp kiểm soát dòng chảy và hạn chế tình trạng chảy ngược gây hư hỏng thiết bị. Nhờ thiết kế đơn giản, vận hành tự động và độ bền cao, loại van công nghiệp 1 chiều này ngày càng được ứng dụng rộng rãi trong nhiều lĩnh vực.

Van một chiều lá lật là gì?

Van một chiều lá lật là loại van công nghiệp chỉ cho phép lưu chất đi qua theo một chiều duy nhất và tự động ngăn dòng chảy ngược. Van hoạt động nhờ một đĩa van dạng bản lề có thể lật lên và hạ xuống theo dòng chảy.

Sở dĩ được gọi là “lá lật” vì khi vận hành, đĩa van chuyển động giống như một cánh cửa lật qua lại, mở ra khi có dòng chảy và tự đóng lại khi dòng dừng hoặc đảo chiều.

Cấu tạo và nguyên lý hoạt động của van một chiều lá lật

Để giúp người dùng hiểu rõ hơn về cách van một chiều lá lật vận hành, hãy cùng tìm hiểu chi tiết cấu tạo và nguyên lý hoạt động của sản phẩm dưới đây:

Cấu tạo của van một chiều lá lật

Van một chiều lá lật gồm nhiều chi tiết kết hợp với nhau, trong đó có thể chia thành các bộ phận chính và phụ như sau:

• Thân van (Body): Là phần vỏ ngoài, thường được đúc từ gang, thép, inox hoặc đồng. Thân van có nhiệm vụ kết nối với hệ thống đường ống (lắp bích hoặc ren) và dẫn hướng dòng chảy.
• Nắp van (Bonnet/Cover): Được lắp trên thân van, cho phép tháo rời để kiểm tra, bảo trì hoặc thay thế các bộ phận bên trong.
• Đĩa van / lá lật (Disc): Bộ phận quan trọng nhất, được gắn với trục bản lề. Đĩa van có thể xoay một góc nhất định (thường khoảng 45°), đóng vai trò như “cánh cửa” điều tiết dòng chảy.
• Trục bản lề (Hinge pin/shaft): Liên kết đĩa van với thân, giúp đĩa xoay linh hoạt.
• Cánh tay đòn (Hinge arm): Hỗ trợ chuyển động đóng mở của đĩa van.
• Gioăng làm kín (Seat/Seal gasket): Đảm bảo độ kín, chống rò rỉ khi van đóng.
• Vòng đệm (Seat ring): Tăng độ kín và giảm mài mòn tại vị trí tiếp xúc.

Ngoài ra, van còn có các chi tiết phụ như nắp chụp, chốt định vị, bạc lót, ron làm kín và bulong, ốc vít nhằm đảm bảo độ kín và độ bền trong quá trình vận hành.

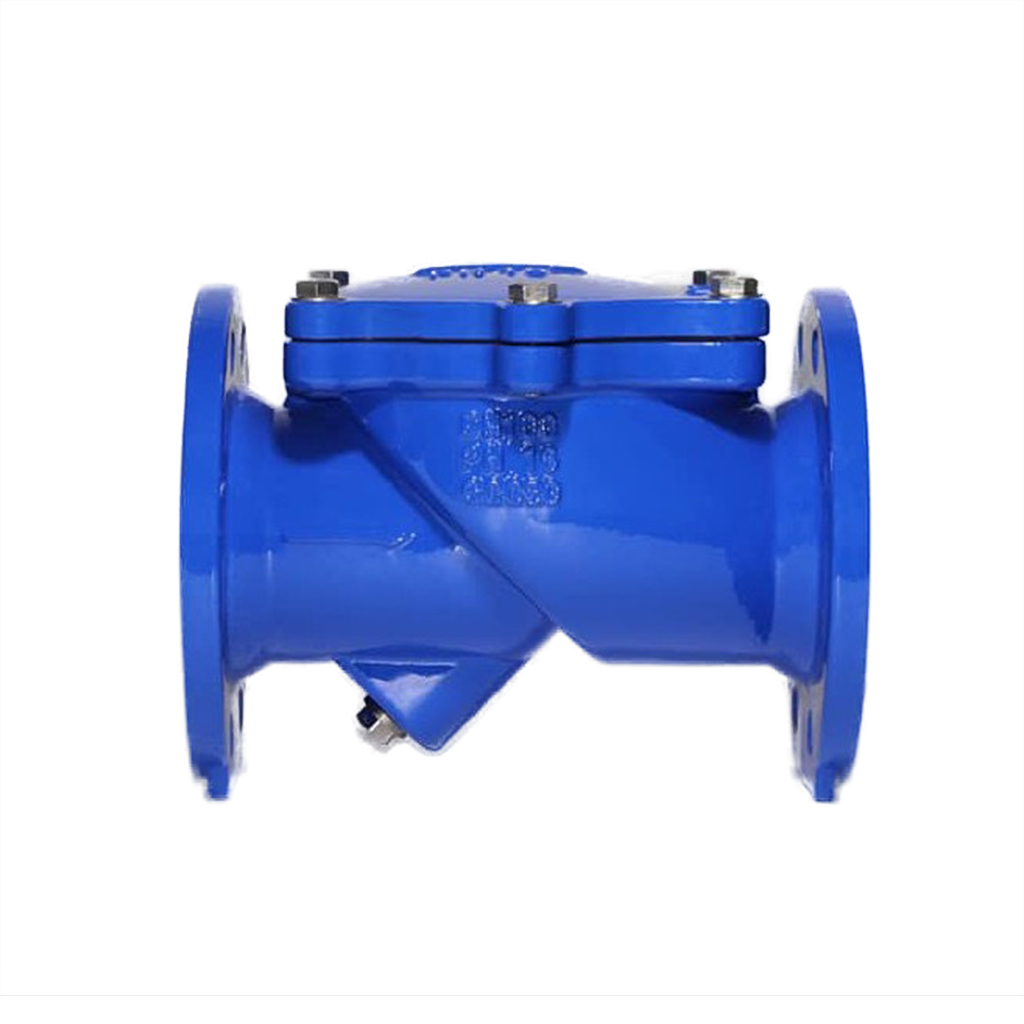

Nguyên lý hoạt động

Van một chiều lá lật hoạt động hoàn toàn tự động dựa vào áp lực của dòng lưu chất:

• Khi dòng chảy đi theo chiều thuận, áp lực của lưu chất sẽ đẩy đĩa van mở ra, cho phép dòng chảy đi qua dễ dàng.
• Khi dòng chảy giảm, dừng hoặc có xu hướng chảy ngược, dưới tác động của trọng lực và áp lực ngược, đĩa van sẽ tự động đóng lại, ngăn không cho lưu chất quay trở lại hệ thống.

Cơ chế này giúp van duy trì dòng chảy một chiều ổn định, đồng thời bảo vệ bơm và thiết bị khỏi hiện tượng dòng chảy ngược gây hư hỏng.

Thông số kỹ thuật

Van một chiều lá lật được sản xuất với nhiều kích thước, vật liệu và tiêu chuẩn khác nhau nhằm đáp ứng đa dạng nhu cầu trong hệ thống cấp thoát nước và công nghiệp. Dưới đây là các thông số kỹ thuật cơ bản:

• Kích cỡ: DN15 – DN1500
• Chất liệu chế tạo: Gang, inox, thép, đồng, nhựa,…
• Kiểu kết nối: Lắp bích, nối ren, rắc co,…
• Tiêu chuẩn mặt bích: PN10, PN16, PN25, PN40; JIS, DIN, ANSI
• Áp lực làm việc: PN10 – PN40
• Nhiệt độ làm việc: Tối đa khoảng 200 – 220°C (tùy vật liệu)
• Môi trường sử dụng: Nước sạch, nước thải, chất lỏng, dầu, khí,…
• Cơ chế hoạt động: Tự động đóng/mở nhờ áp lực dòng chảy, không cần điều khiển ngoài
• Xuất xứ phổ biến: Đài Loan, Hàn Quốc, Trung Quốc, Nhật Bản, châu Âu,…
• Tiêu chuẩn thiết kế/thử nghiệm: MSS SP-71, AWWA, API, ISO (tùy nhà sản xuất)

Ưu, nhược điểm của van một chiều lá lật

Van một chiều lá lật là dòng van được sử dụng phổ biến trong nhiều hệ thống nhờ thiết kế đơn giản và khả năng vận hành ổn định. Tuy nhiên, giống như bất kỳ thiết bị cơ khí nào, loại van này cũng tồn tại cả ưu và nhược điểm riêng:

Ưu điểm

• Cấu tạo đơn giản, dễ bảo trì: Thiết kế ít chi tiết phức tạp giúp việc lắp đặt, kiểm tra và bảo dưỡng thuận tiện.
• Tổn thất áp suất thấp: Khi van mở hoàn toàn, dòng chảy đi qua gần như không bị cản trở, phù hợp với các hệ thống lưu lượng lớn.
• Hoạt động tự động: Không cần nguồn điện hay điều khiển bên ngoài, van đóng/mở hoàn toàn nhờ áp lực dòng chảy.
• Độ bền cao: Sản phẩm có thể chế tạo từ nhiều vật liệu như gang, thép, inox… phù hợp với đa dạng môi trường làm việc.
• Ứng dụng linh hoạt: Sử dụng tốt trong hệ thống nước sạch, nước thải, HVAC, PCCC và công nghiệp.

Nhược điểm

• Dễ gây va đập (water hammer): Khi dòng chảy dừng đột ngột, lá van đóng nhanh có thể tạo hiện tượng búa nước trong hệ thống.
• Không phù hợp dòng chảy dao động: Với lưu lượng không ổn định, đĩa van có thể đóng mở liên tục gây mài mòn nhanh.
• Cần không gian lắp đặt: Do thiết kế dạng lá lật, van thường yêu cầu lắp theo phương ngang và cần đủ không gian để đĩa van hoạt động.
• Hiệu quả kém ở áp suất thấp: Nếu áp lực dòng chảy không đủ, van có thể không mở hoàn toàn.

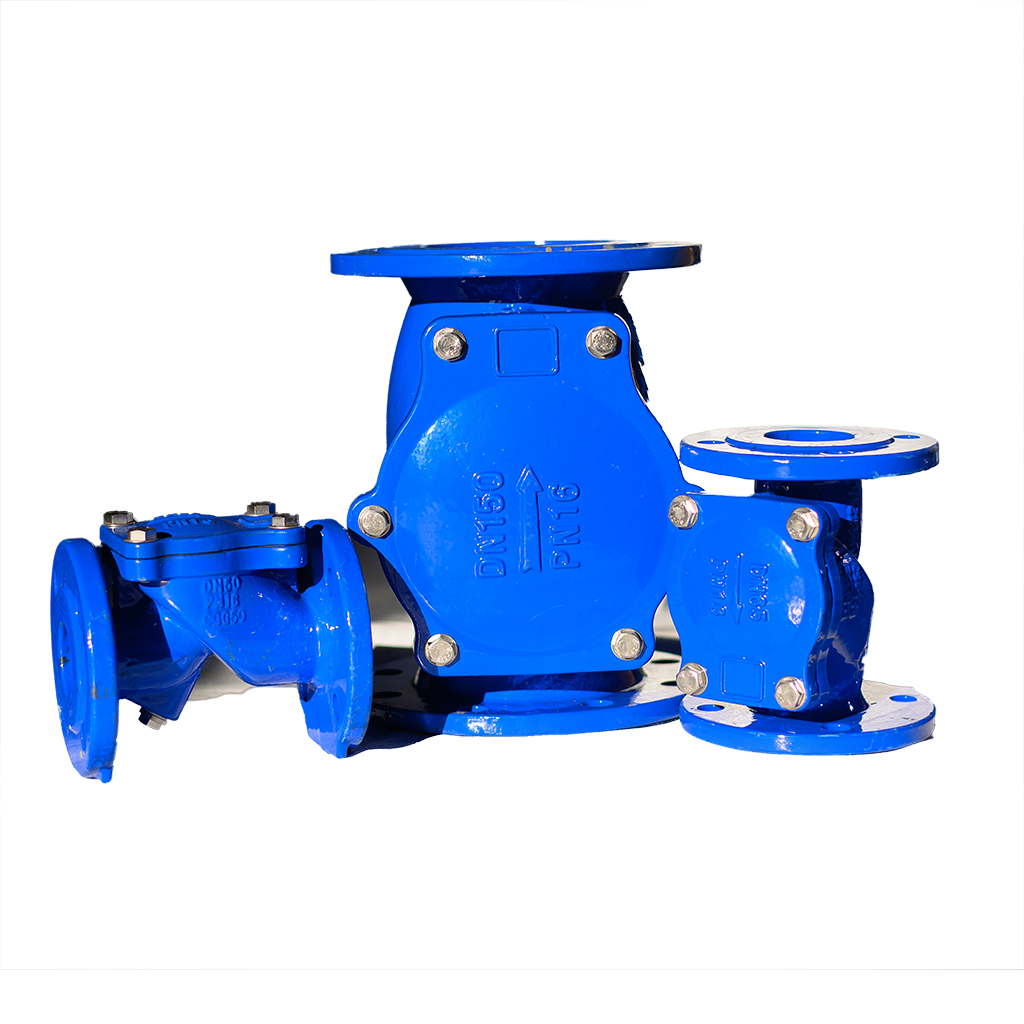

Ứng dụng thực tế của van một chiều lá lật

Nhờ khả năng cho phép dòng chảy đi theo một chiều và tự động ngăn dòng chảy ngược, van một chiều lá lật được ứng dụng rộng rãi trong nhiều lĩnh vực dân dụng và công nghiệp:

• Hệ thống cấp thoát nước: Lắp đặt trong mạng lưới cấp nước sạch, thoát nước đô thị, khu dân cư nhằm ngăn nước chảy ngược gây ô nhiễm.
• Nhà máy xử lý nước và nước thải: Đảm bảo dòng chảy ổn định, tránh hiện tượng hồi lưu làm ảnh hưởng đến quá trình xử lý.
• Trạm bơm: Bảo vệ máy bơm khỏi hư hỏng do dòng chảy ngược khi ngừng hoạt động.
• Hệ thống phòng cháy chữa cháy (PCCC): Duy trì áp lực và hướng dòng nước ổn định trong đường ống chữa cháy.
• Hệ thống HVAC (điều hòa – thông gió): Kiểm soát dòng chất lỏng trong hệ thống làm mát và sưởi ấm.
• Ngành công nghiệp dầu khí, hóa chất: Sử dụng trong các đường ống dẫn chất lỏng, dầu hoặc hóa chất để tránh rò rỉ và đảo chiều dòng chảy.
• Hệ thống sản xuất công nghiệp: Ứng dụng trong các dây chuyền cần kiểm soát dòng lưu chất một chiều nhằm đảm bảo an toàn và hiệu quả vận hành của hệ thống.

Hướng dẫn lựa chọn van một chiều lá lật phù hợp dành cho bạn

Dưới đây là những tiêu chí quan trọng bạn nên biết để lựa chọn được van một chiều lá lật phù hợp:

• Xác định môi trường làm việc: Lựa chọn vật liệu van phù hợp với lưu chất sử dụng như nước sạch, nước thải, hóa chất hay dầu. Ví dụ: gang cho hệ nước thông thường, inox cho môi trường ăn mòn hoặc yêu cầu vệ sinh cao.
• Kích thước và tiêu chuẩn kết nối: Chọn đúng kích cỡ DN và kiểu kết nối (mặt bích, ren…) tương thích với đường ống hiện có, đồng thời tuân theo các tiêu chuẩn như PN, JIS, DIN, ANSI để đảm bảo lắp đặt chính xác.
• Áp lực và nhiệt độ làm việc: Kiểm tra dải áp suất (PN10, PN16, PN25…) và nhiệt độ tối đa của hệ thống để chọn van có thông số phù hợp, tránh quá tải gây hư hỏng cho sản phẩm.
• Đặc điểm dòng chảy: Van một chiều lá lật phù hợp nhất với hệ thống có lưu lượng lớn, dòng chảy ổn định. Nếu dòng chảy biến động mạnh, nên cân nhắc thêm các giải pháp giảm va đập (water hammer).
• Không gian và vị trí lắp đặt: Đảm bảo đủ không gian để lá van hoạt động, thường lắp theo phương ngang hoặc theo khuyến cáo của nhà sản xuất để đạt hiệu quả tối ưu.
• Thương hiệu và tiêu chuẩn chất lượng: Ưu tiên các sản phẩm đạt tiêu chuẩn quốc tế (MSS SP-71, AWWA, ISO…) từ các thương hiệu uy tín để đảm bảo độ bền và an toàn vận hành.
• Chi phí và bảo trì: Cân đối giữa giá thành và chất lượng sản phẩm, đồng thời lựa chọn loại van dễ bảo trì, thay thế linh kiện phù hợp để tiết kiệm chi phí về lâu dài.
