Ống HDPE gân xoắn 1 lớp là dòng ống nhựa gân xoắn có cấu tạo một lớp thành ống, nhẹ, tiết kiệm chi phí, chuyên dùng luồn và bảo vệ dây, cáp điện, cáp viễn thông trong các ứng dụng tải trọng nhẹ. Bài viết dưới đây giúp bạn hiểu rõ cấu tạo, đặc điểm, ưu điểm và ứng dụng của ống nhựa gân xoắn HDPE 1 lớp, cùng phân biệt với dòng ống gân xoắn 2 lớp.
Ống HDPE gân xoắn 1 lớp là gì?
Ống HDPE gân xoắn 1 lớp hay ống nhựa gân xoắn HDPE 1 lớp là loại ống bảo vệ cáp được sản xuất từ vật liệu polyethylene tỷ trọng cao (HDPE). Sản phẩm có thành ống một lớp, bề mặt ngoài tạo gân xoắn để tăng độ cứng và khả năng ổn định hình dạng, trong khi lòng ống được thiết kế phù hợp cho việc luồn cáp.
Theo thông tin sản phẩm của Ống Nhựa An Hưng, loại ống 1 lớp được sử dụng chủ yếu cho các công trình luồn cáp điện và cáp viễn thông ngầm. So với ống gân xoắn 2 lớp, cấu tạo một lớp giúp sản phẩm có trọng lượng nhẹ và thuận tiện khi vận chuyển, triển khai trên tuyến. Ống thường được sản xuất dạng cuộn đối với các quy cách phù hợp, giúp giảm số lượng mối nối và thuận tiện khi thi công trên những tuyến có nhiều đoạn cong hoặc thay đổi hướng.
Cấu tạo và đặc điểm ống HDPE gân xoắn 1 lớp
Ống gân xoắn HDPE 1 lớp có thành ống dạng gân xoắn (lượn sóng) đồng nhất, không có lớp thành trong trơn riêng. Đặc điểm này mang lại:
- Trọng lượng nhẹ, tiết kiệm nguyên liệu và chi phí.
- Độ dẻo cao, uốn lượn linh hoạt, dễ thi công qua các địa hình phức tạp.
- Khả năng chịu ép, chịu nén ở mức phù hợp cho tải trọng nhẹ.
- Dạng cuộn dài, giảm mối nối trên tuyến.
So sánh ống HDPE gân xoắn 1 lớp và 2 lớp
Hai dòng ống HDPE gân xoắn 1 lớp và 2 lớp khác nhau chủ yếu ở cấu tạo, khả năng chịu tải và phạm vi sử dụng. Ống 1 lớp có kết cấu đơn giản, trọng lượng nhẹ, chi phí hợp lý, phù hợp với các tuyến luồn cáp ở khu vực có tải trọng không lớn. Trong khi đó, ống 2 lớp gồm lớp ngoài gân xoắn và lớp trong trơn, thường có kết cấu cứng vững hơn và thuận lợi cho việc kéo cáp trên tuyến.
| Tiêu chí | Ống HDPE gân xoắn 1 lớp | Ống HDPE gân xoắn 2 lớp |
|---|---|---|
| Cấu tạo | Một lớp thành ống dạng gân xoắn | Lớp ngoài gân xoắn, lớp trong trơn |
| Trọng lượng | Nhẹ hơn | Thường nặng hơn |
| Tính linh hoạt | Dễ uốn, thuận tiện thi công | Độ cứng cao hơn tùy quy cách |
| Luồn cáp | Phù hợp các tuyến thông thường | Lòng ống trơn thuận lợi cho kéo cáp |
| Khả năng chịu tải | Phù hợp tải trọng nhẹ theo thiết kế | Có thể đáp ứng tải trọng cao hơn tùy cấp chịu lực |
| Ứng dụng | Luồn, bảo vệ cáp tại khu vực ít chịu tải | Tuyến chôn ngầm, khu vực có yêu cầu cao hơn về cơ tính |
Tiêu chuẩn sản xuất ống gân xoắn HDPE
Ống gân xoắn HDPE được sản xuất theo các tiêu chuẩn kỹ thuật như JIS C3653, ISO 3127, ASTM D1525 và KS M3413. Định dạng hình học dạng lượn sóng (gân xoắn) giúp tăng khả năng chịu ép nén, tăng độ cứng cho ống, thoát nhiệt cho cáp khi vận hành và giảm ma sát khi kéo cáp.
Ưu điểm nổi bật của ống HDPE gân xoắn 1 lớp
- Trọng lượng nhẹ, giá thành tiết kiệm.
- Uốn lượn dễ dàng, thi công linh hoạt trong mọi địa hình.
- Dạng cuộn dài, giảm mối nối, thi công nhanh.
- Kháng hóa chất, chống ăn mòn, độ bền cao.
- Gân xoắn giúp thoát nhiệt cho cáp và tăng độ cứng cho ống.

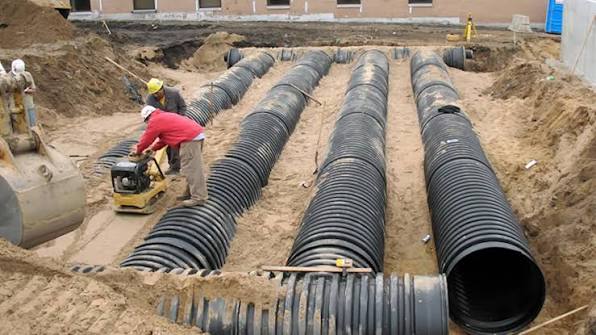

Ứng dụng của ống HDPE gân xoắn 1 lớp
Nhờ trọng lượng nhẹ, độ linh hoạt cao và thuận tiện khi thi công, ống HDPE gân xoắn 1 lớp thường được sử dụng để luồn, bảo vệ dây và cáp trong các công trình điện, viễn thông và hạ tầng kỹ thuật. Tùy điều kiện tải trọng, độ sâu chôn và yêu cầu thiết kế, ống có thể được lựa chọn cho các tuyến cáp dân dụng, nội bộ hoặc những vị trí không chịu tải lớn. Một số ứng dụng phổ biến gồm:
- Luồn và bảo vệ cáp điện, cáp viễn thông, cáp quang trong các tuyến hạ tầng kỹ thuật có tải trọng phù hợp.
- Dẫn hướng và bảo vệ dây cáp trong công trình dân dụng, khu đô thị, nhà xưởng và các tuyến hạ tầng nội bộ.
- Bảo vệ cáp chôn nông hoặc đi ngoài trời tại những vị trí ít chịu tác động của tải trọng bên trên, với điều kiện lựa chọn đúng quy cách và yêu cầu kỹ thuật.
- Tạo tuyến luồn cáp riêng trong hệ thống hạ tầng ngầm, giúp thuận tiện cho việc kéo cáp, bảo trì và thay thế khi cần.
Ống Nhựa An Hưng đang cung cấp vật tư cho nhiều công trình hạ tầng và đô thị. Danh mục dự án trên website doanh nghiệp hiện có các công trình như Sài Gòn Bình An, Him Lam Vĩnh Tuy, KCN Yên Phong cùng một số dự án cấp thoát nước khác. Trong đó, dự án Sài Gòn Bình An có các hạng mục hạ tầng ngầm và hệ thống kỹ thuật đô thị quy mô lớn, thể hiện kinh nghiệm của An Hưng trong việc cung ứng vật tư cho công trình.
Báo giá ống nhựa gân xoắn HDPE 1 lớp
Giá ống nhựa gân xoắn HDPE 1 lớp phụ thuộc vào đường kính, quy cách sản phẩm, chiều dài cuộn và số lượng đặt hàng. Ngoài ra, chi phí vận chuyển và yêu cầu kỹ thuật của từng công trình cũng có thể ảnh hưởng đến giá thực tế. Do đó, khách hàng nên cung cấp thông tin về quy cách và khối lượng cần mua để được báo giá sát với nhu cầu.
So với dòng ống gân xoắn 2 lớp cùng quy cách, ống 1 lớp thường có cấu tạo đơn giản và trọng lượng nhẹ hơn nên có thể giúp tối ưu chi phí vật tư. Tuy nhiên, giá bán thực tế cần được xác định theo từng mã sản phẩm và thời điểm đặt hàng. Để được tư vấn quy cách và nhận báo giá ống HDPE gân xoắn 1 lớp, khách hàng liên hệ An Hưng qua hotline 0568.816.868.
Tiêu chuẩn quốc tế cho ống luồn cáp gân xoắn HDPE (EN 61386-24)
Tại châu Âu, ống luồn cáp gân xoắn chôn ngầm được sản xuất và thử nghiệm theo tiêu chuẩn EN 61386-1 và EN 61386-24 (hệ thống ống bảo vệ cáp chôn dưới đất). Đây là cơ sở tham chiếu hữu ích khi đánh giá chất lượng ống luồn cáp:
- Cấp chịu nén 450N và 750N: lực nén cần để làm biến dạng mẫu ống theo quy định phải vượt 450N hoặc 750N. Loại 750N phù hợp vị trí chịu tải lớn hơn, loại 450N dùng cho lắp đặt tiêu chuẩn.
- Thử va đập ở nhiệt độ thấp: mẫu ống được ổn định 2 giờ ở -5°C rồi chịu tác động của quả nặng 5kg thả từ độ cao tùy theo đường kính, nhằm đảm bảo ống không nứt vỡ khi thi công, lấp đất.
- Các thử nghiệm khác: khả năng uốn (loại mềm/uốn được) và khả năng chống xâm nhập của bụi, nước theo chỉ số IP (IEC/EN 60529).
Vì ống được chôn ngầm và chịu tải trọng đất phía trên lâu dài, khả năng chịu nén là chỉ tiêu quan trọng nhất. Với tuyến cáp đi dưới đường giao thông hoặc chôn sâu, nên ưu tiên ống có khả năng chịu nén cao và lắp đặt đúng độ sâu, lớp đệm cát theo thiết kế.
Câu hỏi thường gặp
Ống HDPE gân xoắn 1 lớp có bền không?
Có. HDPE có khả năng chống ăn mòn và chịu được nhiều tác động từ môi trường, nhưng độ bền thực tế còn phụ thuộc vào chất lượng vật liệu, quy cách ống và điều kiện lắp đặt.
Ống HDPE gân xoắn 1 lớp dùng để làm gì?
Ống thường được dùng để luồn và bảo vệ cáp điện, cáp viễn thông, cáp quang trong các công trình điện và hạ tầng kỹ thuật. Sản phẩm phù hợp nhất với những vị trí có tải trọng nằm trong phạm vi thiết kế.
Nên chọn ống gân xoắn 1 lớp hay 2 lớp?
Ống 1 lớp phù hợp khi cần giải pháp nhẹ, linh hoạt và điều kiện tải trọng không lớn. Ống 2 lớp có lớp trong trơn và có thể đáp ứng các yêu cầu cao hơn tùy quy cách, cấp chịu lực của sản phẩm.
Ống HDPE gân xoắn 1 lớp có chôn ngầm được không?
Có thể sử dụng cho tuyến chôn ngầm nếu sản phẩm đáp ứng yêu cầu kỹ thuật của công trình. Cần xem xét độ sâu chôn, tải trọng phía trên, cấp chịu nén và phương án lắp đặt trước khi lựa chọn.
Giá ống HDPE gân xoắn 1 lớp phụ thuộc vào yếu tố nào?
Giá thường phụ thuộc vào đường kính, quy cách, chiều dài cuộn và số lượng đặt hàng. Để nhận báo giá chính xác, khách hàng nên cung cấp nhu cầu cụ thể cho nhà cung cấp.
