Van bướm

Van bướm được sử dụng rộng rãi trong hệ thống cấp thoát nước, phòng cháy chữa cháy, điều hòa không khí và nhiều dây chuyền sản xuất công nghiệp, nhờ thiết kế gọn nhẹ, đóng/mở nhanh và chi phí hợp lý.

Van bướm là gì?

Van bướm (Butterfly Valve) là một loại van công nghiệp dùng để đóng/mở hoặc điều tiết dòng chảy của chất lỏng, khí hoặc hơi trong hệ thống đường ống. Van hoạt động theo cơ chế xoay 1/4 vòng (90°), trong đó đĩa van xoay song song với dòng chảy khi mở và vuông góc khi đóng.

Tên gọi “van bướm” xuất phát từ hình dạng và chuyển động của đĩa van bên trong. Đĩa có dạng tròn, mỏng giống cánh bướm, và khi xoay đóng/mở quanh trục, chuyển động này tương tự như cánh bướm vỗ, nên được gọi là van bướm.

Cấu tạo và nguyên lý hoạt động của van bướm

Để hiểu rõ vì sao van bướm được sử dụng rộng rãi trong nhiều hệ thống, trước hết cần nắm được cấu tạo bên trong và nguyên lý vận hành của thiết bị này:

Cấu tạo van bướm

Van bướm có cấu tạo tương đối đơn giản, trong đó các bộ phận chính của thiết bị bao gồm:

• Thân van (Body): Là phần vỏ ngoài, có chức năng liên kết với hệ thống đường ống (dạng wafer, lug hoặc mặt bích) và bảo vệ các bộ phận bên trong. Thân van thường được làm từ gang, thép, inox hoặc nhựa tùy môi trường làm việc.
• Đĩa van (Disc): Là bộ phận quan trọng nhất, nằm ở trung tâm dòng chảy, trực tiếp thực hiện chức năng đóng/mở hoặc điều tiết lưu chất. Đĩa thường có dạng tròn, mỏng.
• Trục van (Stem/Shaft): Kết nối giữa đĩa van và bộ điều khiển, truyền chuyển động xoay từ bên ngoài vào đĩa van.
• Gioăng làm kín (Seat/Seal): Được lắp bên trong thân van, có nhiệm vụ đảm bảo độ kín khi van đóng. Vật liệu phổ biến gồm EPDM, PTFE (Teflon) hoặc kim loại cho các ứng dụng nhiệt độ/áp suất cao.

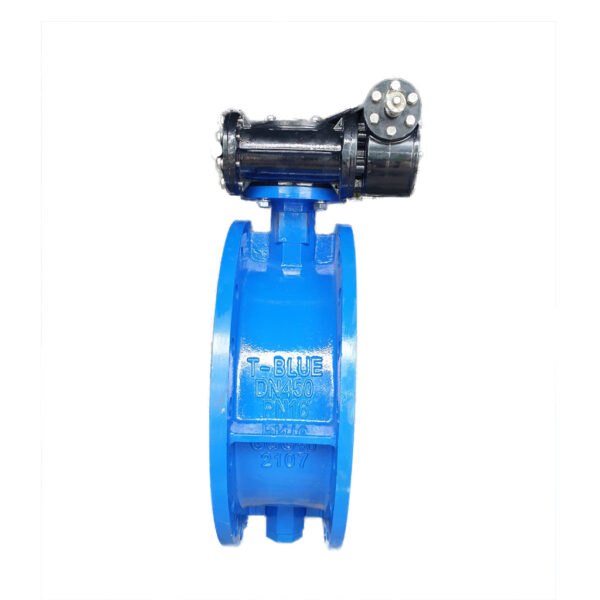

• Bộ điều khiển (Actuator): Có thể là tay gạt, tay quay (hộp số), hoặc bộ truyền động điện/khí nén, dùng để vận hành van.

Nguyên lý hoạt động của van bướm

Van bướm hoạt động theo nguyên lý xoay đĩa van quanh trục một góc tối đa 90° (quarter-turn):

• Khi mở van: Bộ điều khiển làm quay trục, kéo theo đĩa van xoay song song với hướng dòng chảy → lưu chất đi qua gần như không bị cản trở.
• Khi đóng van: Đĩa van xoay vuông góc với dòng chảy → chặn hoàn toàn dòng lưu chất.
• Khi điều tiết: Đĩa van dừng ở các góc trung gian (từ 0 – 90°) → điều chỉnh lưu lượng theo yêu cầu.

Cơ chế này giúp van bướm có thời gian đóng/mở nhanh, kết cấu gọn nhẹ và dễ tự động hóa, phù hợp với nhiều hệ thống từ cấp thoát nước, HVAC đến công nghiệp hóa chất và dầu khí.

Thông số kỹ thuật chung

Để giúp bạn nắm rõ các thông tin về khả năng làm việc, độ bền và tính ứng dụng của van bướm với từng hệ thống cụ thể, dưới đây là bảng thông số kỹ thuật cơ bản của thiết bị:

Tại sao nên chọn van bướm?

Van bướm được sử dụng rộng rãi trong nhiều hệ thống từ dân dụng đến công nghiệp nhờ sở hữu nhiều ưu điểm nổi bật về thiết kế, vận hành và chi phí:

• Thiết kế nhỏ gọn, trọng lượng nhẹ: So với van cổng hoặc van bi cùng kích thước, van bướm có chiều dài lắp đặt ngắn hơn, giúp tiết kiệm không gian, giảm tải trọng cho hệ thống và dễ dàng vận chuyển, thi công.
• Chi phí đầu tư hợp lý: Cấu tạo đơn giản với ít vật liệu hơn giúp van bướm có giá thành cạnh tranh, đặc biệt hiệu quả về mặt kinh tế khi lắp đặt van có kích thước lớn.
• Đóng/mở nhanh, vận hành linh hoạt: Chỉ cần xoay 90° để chuyển từ trạng thái đóng sang mở hoàn toàn, giúp phản ứng nhanh trong các tình huống cần kiểm soát dòng chảy khẩn cấp.
• Dễ dàng bảo trì, thay thế: Ít chi tiết chuyển động, kết cấu đơn giản giúp việc tháo lắp, thay gioăng hoặc bảo dưỡng định kỳ diễn ra nhanh chóng, giảm thời gian dừng hệ thống.
• Đa dạng phương thức điều khiển: Có thể vận hành bằng tay gạt, tay quay hoặc tích hợp bộ truyền động điện/khí nén, phù hợp với cả hệ thống thủ công và tự động hóa.
• Khả năng ứng dụng rộng: Van bướm có thể sử dụng cho nhiều môi trường khác nhau như nước sạch, nước thải, khí nén, hơi, hóa chất nhẹ, thậm chí lưu chất có hạt rắn hoặc độ nhớt nhất định.
• Phù hợp với hệ thống đường ống lớn: Với các đường kính lớn, van bướm là giải pháp tối ưu hơn so với nhiều loại van khác nhờ chi phí thấp và lực vận hành nhỏ hơn khi kết hợp hộp số hoặc thiết bị truyền động.

Các loại van bướm phổ biến

Trên thực tế, van bướm thường được phân loại chủ yếu theo kiểu vận hành và thiết bị kết nối, vì đây là hai yếu tố ảnh hưởng trực tiếp đến cách sử dụng và lắp đặt trong hệ thống.

Ứng dụng thực tiễn của van bướm

Nhờ thiết kế đơn giản, đóng/mở nhanh và khả năng làm việc với nhiều loại lưu chất, van bướm được ứng dụng rộng rãi trong nhiều ngành công nghiệp và hệ thống kỹ thuật.

• Hệ thống cấp nước sạch: Lắp đặt trên các tuyến ống chính và nhánh để đóng/mở, điều tiết lưu lượng nước cấp cho khu dân cư, tòa nhà, khu công nghiệp.
• Hệ thống thoát nước & xử lý nước thải: Sử dụng tại trạm bơm, bể xử lý để kiểm soát dòng nước thải, bùn hoặc nước có chứa tạp chất.
• Hệ thống điều hòa không khí (HVAC): Dùng để điều tiết dòng nước lạnh hoặc nước nóng trong hệ thống làm mát/sưởi, ví dụ: đường ống dẫn nước giữa máy làm lạnh nước và các thiết bị xử lý không khí.
• Hệ thống phòng cháy chữa cháy (PCCC): Lắp trên đường ống cấp nước chữa cháy, dùng để cô lập khu vực hoặc kiểm soát nguồn nước, thường đi kèm bộ giám sát trạng thái đóng/mở.
• Ngành thực phẩm & đồ uống: Sử dụng trong dây chuyền sản xuất bia, sữa, nước giải khát để kiểm soát dòng chảy của chất lỏng, đảm bảo vệ sinh (thường dùng van inox).
• Công nghiệp hóa chất: Điều khiển các dòng hóa chất, axit, dung môi… với vật liệu van phù hợp như inox hoặc nhựa để chống ăn mòn.
• Ngành dầu khí: Dùng trong hệ thống vận chuyển xăng, dầu, khí đốt để đóng/mở nhanh và kiểm soát dòng chảy an toàn.
• Công nghiệp sản xuất: Ứng dụng trong các ngành như sản xuất giấy, dệt nhuộm, xi măng… để xử lý các lưu chất có chứa hạt rắn hoặc tạp chất.

Mua van bướm uy tín, giá tốt tại Ống nhựa An Hưng

Ống nhựa An Hưng là đơn vị chuyên cung cấp ống nhựa và vật tư ngành nước tại Việt Nam, phục vụ đa dạng đối tượng từ khách hàng cá nhân đến nhà thầu và doanh nghiệp. Với định hướng phát triển bền vững trong lĩnh vực cấp thoát nước, đơn vị tập trung vào việc cung cấp các sản phẩm đạt tiêu chuẩn kỹ thuật, đáp ứng nhu cầu thực tế của nhiều hệ thống.

Tại đây, khách hàng có thể dễ dàng lựa chọn các dòng van bướm phổ biến như tay gạt, tay quay, điều khiển điện hoặc khí nén với đầy đủ kích thước và vật liệu như gang, inox, nhựa… phù hợp cho nhiều hệ thống từ dân dụng đến công nghiệp. Các sản phẩm được nhập khẩu từ nhiều quốc gia và đáp ứng các tiêu chuẩn kỹ thuật thông dụng, đảm bảo khả năng vận hành ổn định.

Bên cạnh van bướm, An Hưng còn sản xuất, phân phối đa dạng các sản phẩm, bao gồm các dòng van công nghiệp khác như van cổng, van một chiều lá lật, ống nhựa HDPE, đồng hồ nước, phụ kiện gang, dây cáp điện, máy hàn ống… Đơn vị đồng thời chủ động về nguồn hàng nhập khẩu, đảm bảo chất lượng sản phẩm và khả năng cung ứng ổn định nguồn hàng theo tiến độ dự án.

Nếu bạn có bất kỳ thắc mắc gì hoặc cần tư vấn lựa chọn sản phẩm phù hợp, hãy liên hệ với hotline 0568.816.868 của Ống nhựa An Hưng để được hỗ trợ nhanh nhất.
