Ống HDPE D65/50 được sử dụng phổ biến cho các tuyến cáp ngầm tại khu đô thị, khu dân cư, khu công nghiệp và công trình hạ tầng kỹ thuật. Vậy ống D65/50 có thông số gì, phù hợp với loại cáp nào và cần lưu ý gì khi lựa chọn? Bài viết dưới đây giúp bạn hiểu rõ quy cách, ứng dụng và cách chọn ống phù hợp với từng công trình.

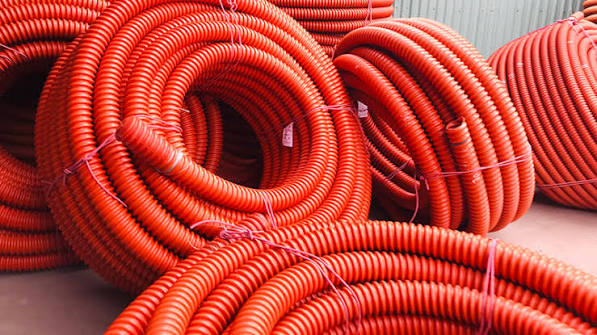

Ống HDPE D65/50 là gì?

Ống HDPE D65/50, còn được gọi là ống xoắn HDPE 65/50 hoặc ống ruột gà HDPE D65, là loại ống nhựa gân xoắn một lớp được sản xuất từ hạt nhựa HDPE nguyên sinh. Quy cách D65/50 thể hiện kích thước của cùng một ống, trong đó 65 mm là đường kính ngoài và 50 mm là đường kính trong.

• Đường kính ngoài: 65 mm
• Đường kính trong: 50 mm
• Vật liệu: HDPE, thường sử dụng nhựa nguyên sinh
• Kết cấu: Ống gân xoắn một lớp dạng lò xo liên tục

Thiết kế gân xoắn giúp ống có độ dẻo và khả năng uốn cong tốt, thuận tiện khi thi công tại những tuyến có địa hình thay đổi hoặc nhiều đoạn cong. So với ống HDPE trơn thường được sử dụng cho cấp thoát nước áp lực, ống xoắn HDPE D65/50 nhẹ và linh hoạt hơn, phù hợp với mục đích bảo vệ, luồn cáp trong các công trình hạ tầng kỹ thuật.

Về tiêu chuẩn, khi lựa chọn ống D65/50, cần kiểm tra rõ tiêu chuẩn áp dụng và hồ sơ kỹ thuật do nhà sản xuất công bố. TCVN 7997:2009 liên quan đến phương pháp lắp đặt cáp điện lực đi ngầm trong đất và các hệ thống bảo vệ cáp, trong khi một số nhà sản xuất có thể công bố thêm các tiêu chuẩn khác tùy dòng sản phẩm và thị trường sử dụng.

Thông số kỹ thuật ống HDPE D65/50 cần kiểm tra trước khi mua

Theo thông tin tham khảo từ Ống Nhựa An Hưng, trước khi đặt mua ống HDPE D65/50, không nên chỉ kiểm tra kích thước 65/50 mà cần đối chiếu đầy đủ thông số kỹ thuật, vật liệu, quy cách cuộn và hồ sơ chất lượng của từng lô hàng.

Khi nghiệm thu, đặc biệt với đơn hàng số lượng lớn, nên đối chiếu sản phẩm thực tế với catalogue, tiêu chuẩn áp dụng, phiếu kiểm tra chất lượng và yêu cầu kỹ thuật của dự án. Không nên mặc định mọi ống D65/50 trên thị trường đều có cùng độ dày, bán kính uốn hay chiều dài cuộn.

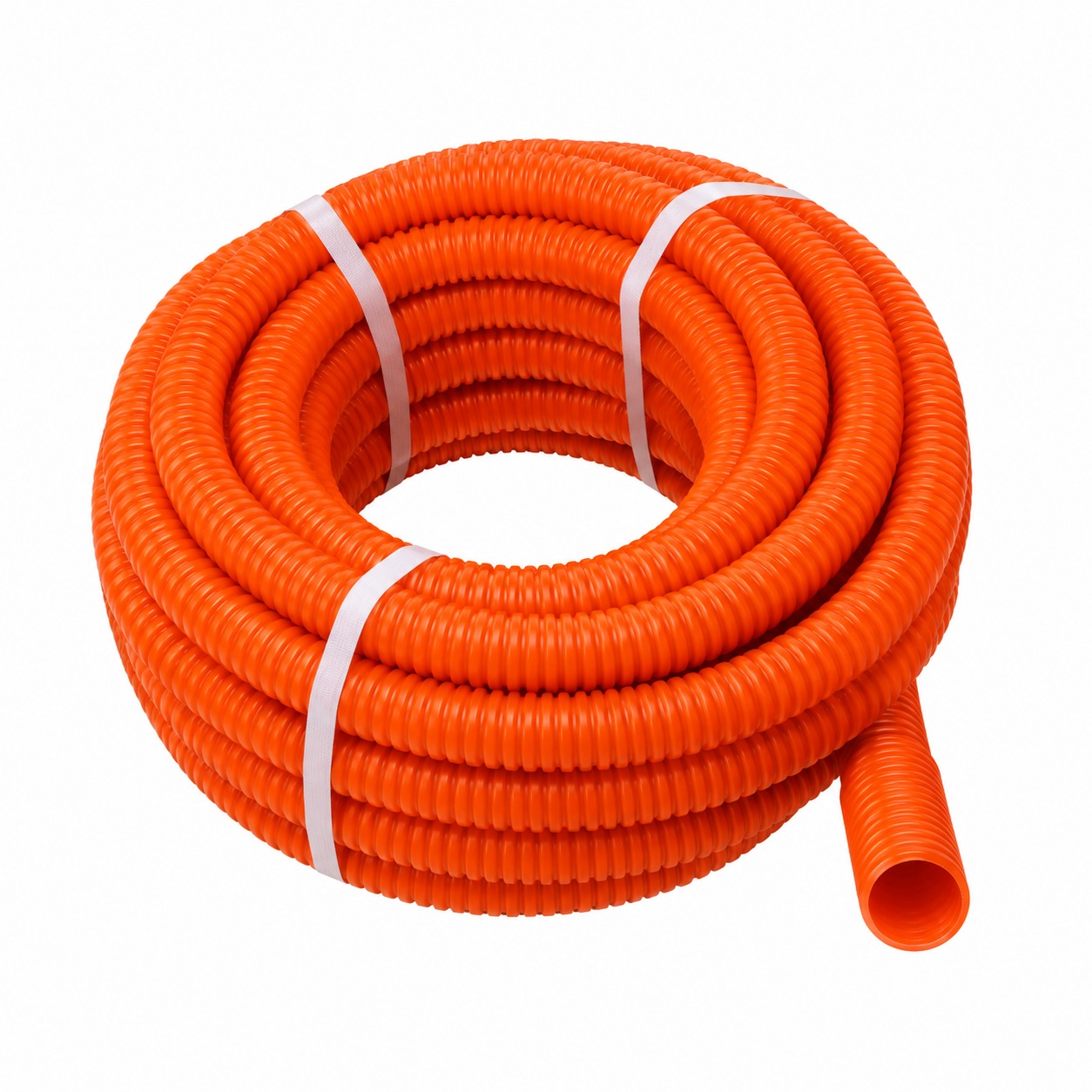

Ba điểm cần đặc biệt lưu ý khi mua ống D65/50 giá thấp

• Độ dày thành ống: Không nên chỉ nhìn thông số trên catalogue. Với lô hàng cần kiểm soát chặt, có thể sử dụng thước cặp để kiểm tra kích thước thực tế tại nhiều vị trí và đối chiếu với dung sai nhà sản xuất công bố.
• Nguồn nguyên liệu: Cần kiểm tra rõ loại nguyên liệu và yêu cầu vật liệu trong hồ sơ kỹ thuật. Không nên khẳng định sản phẩm đạt chất lượng chỉ dựa vào màu sắc hoặc cảm quan bên ngoài; với dự án có yêu cầu cao, nên kiểm tra hồ sơ nguyên liệu và kết quả thử nghiệm theo quy định của dự án.
• Hồ sơ chất lượng và nguồn gốc: Với những công trình yêu cầu nghiệm thu, nên yêu cầu đầy đủ hồ sơ phù hợp như CO (Certificate of Origin) và CQ (Certificate of Quality) khi có quy định trong hợp đồng hoặc hồ sơ mời thầu. Tuy nhiên, không phải mọi công trình đều bắt buộc phải có cả CO và CQ, nên cần căn cứ yêu cầu cụ thể của chủ đầu tư và dự án.

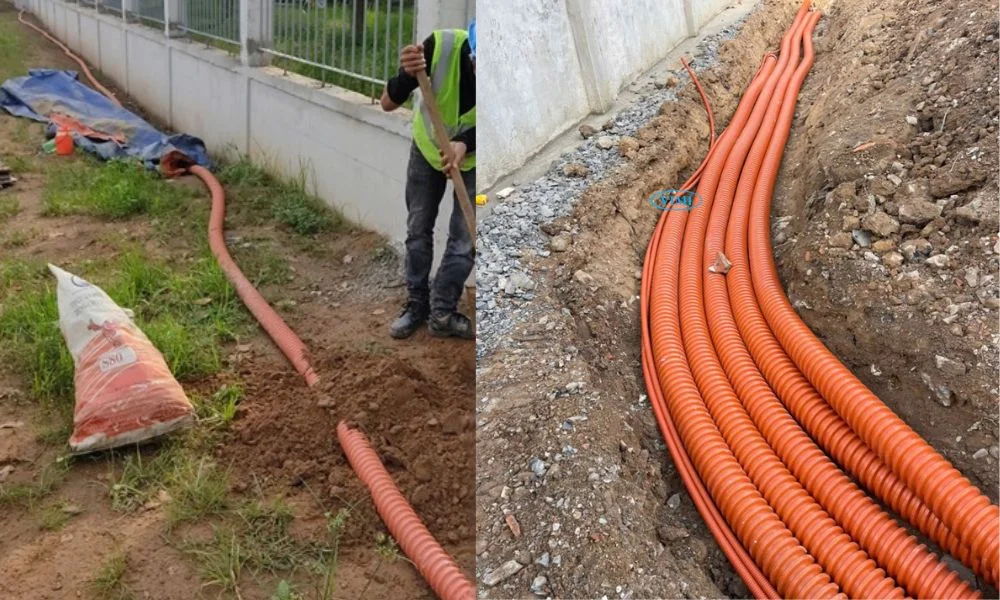

Ống HDPE D65/50 dùng để làm gì trong thực tế?

Ống HDPE D65/50 chủ yếu được sử dụng để luồn, bảo vệ và tổ chức tuyến cáp trong các công trình hạ tầng kỹ thuật. Khác với ống nhựa HDPE dùng cho các hệ thống cấp nước có áp lực, ống HDPE gân xoắn luồn cáp được thiết kế với kết cấu phù hợp cho việc triển khai tuyến cáp ngầm, đặc biệt tại những vị trí cần ống có độ linh hoạt và dễ thi công.

• Luồn và bảo vệ cáp điện: Có thể sử dụng trong các tuyến cáp điện đi ngầm tùy theo quy cách ống, loại cáp và yêu cầu thiết kế của công trình.
• Bảo vệ cáp viễn thông, cáp quang: Giúp tạo đường dẫn riêng cho cáp khi hạ tầng viễn thông được triển khai ngầm hoặc đi trong các khu vực cần bảo vệ cơ học.
• Hệ thống chiếu sáng và hạ tầng kỹ thuật: Có thể được sử dụng cho tuyến cáp của hệ thống chiếu sáng công cộng, tín hiệu và các hạng mục điện nhẹ khi quy cách ống đáp ứng yêu cầu thiết kế.
• Khu đô thị, khu dân cư và khu công nghiệp: Quy cách D65/50 phù hợp để xem xét cho những tuyến cáp có kích thước tương ứng, đặc biệt khi công trình cần triển khai ống theo tuyến dài và hạn chế các mối nối.

TCVN 7997:2009 hiện vẫn còn hiệu lực và quy định phương pháp lắp đặt cáp điện lực đi ngầm trong đất, trong đó có trường hợp cáp được lắp đặt trong hệ thống đường ống; tiêu chuẩn này cũng viện dẫn TCVN 7417-1 và TCVN 7417-23 về hệ thống ống dùng cho quản lý cáp. Vì vậy, khi sử dụng D65/50 cho tuyến cáp điện, cần đối chiếu đồng thời với thiết kế và tiêu chuẩn áp dụng của công trình.

Xem thêm: Ống nhựa đen HDPE là gì? Bảng giá ống nhựa đen mới nhất

Kinh nghiệm lựa chọn ống HDPE từ thực tế của An Hưng

Ống Nhựa An Hưng hiện cung cấp các dòng ống phục vụ hạ tầng kỹ thuật đô thị, khu dân cư, khu công nghiệp và công trình luồn cáp điện, viễn thông. Tùy từng dự án, doanh nghiệp có thể tư vấn quy cách ống dựa trên loại cáp, điều kiện thi công và yêu cầu kỹ thuật cụ thể. Vì vậy, không nên mặc định mọi công trình đều sử dụng cùng một kích thước ống.

Chủ đầu tư hoặc nhà thầu nên cung cấp bản vẽ, BOQ, thông tin loại cáp và điều kiện chôn ống để nhà cung cấp đối chiếu quy cách phù hợp. Cách làm này giúp hạn chế tình trạng chọn đúng tên D65/50 nhưng không đáp ứng đường kính cáp, tải trọng hoặc điều kiện thi công thực tế. Đồng thời, việc kiểm tra trước cũng hỗ trợ quá trình kéo cáp, bảo trì và thay thế sau này.

Các dự án An Hưng công bố trên website hiện tập trung nhiều vào hạng mục cấp thoát nước và hạ tầng kỹ thuật, chẳng hạn dự án Khu đô thị Him Lam Vĩnh Tuy và dự án KCN Yên Phong. Khi sử dụng tên dự án làm minh chứng cho việc dùng đúng quy cách D65/50, nên xác nhận lại hồ sơ giao hàng và thông số vật tư trước khi đăng tải. Điều này giúp bảo đảm thông tin chính xác và tăng độ tin cậy cho nội dung giới thiệu sản phẩm.

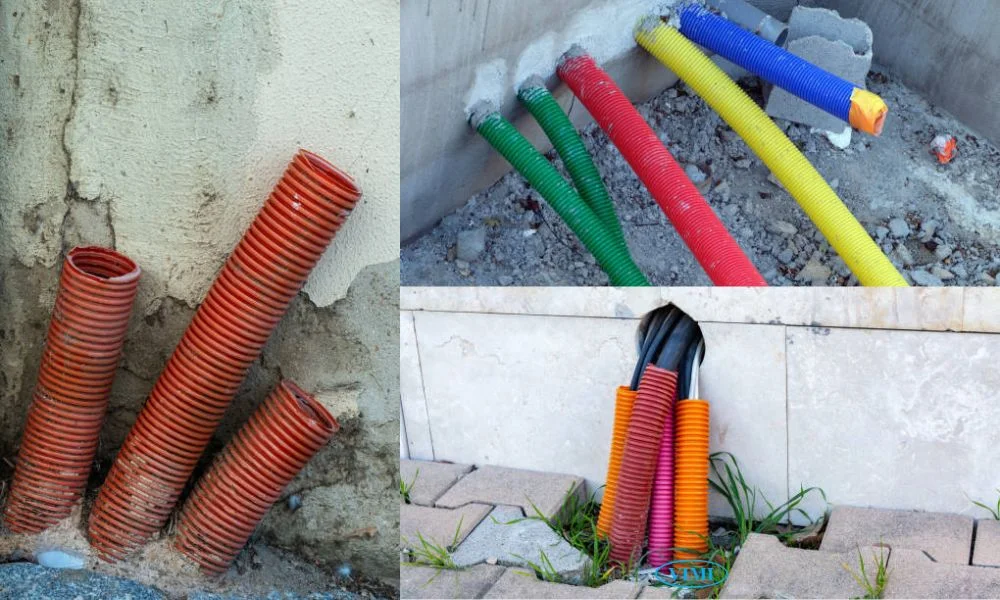

Ống HDPE D65/50 nên dùng SN4 hay SN8?

Với ống HDPE D65/50, không nên mặc định lựa chọn SN4 hay SN8 như cách chọn đối với các dòng ống thoát nước có phân cấp độ cứng vòng. D65/50 là quy cách ống gân xoắn cỡ nhỏ thường được sử dụng để luồn và bảo vệ cáp, vì vậy thông số cần ưu tiên kiểm tra là đường kính trong, độ dày thành ống, kết cấu gân xoắn, vật liệu và yêu cầu kỹ thuật của nhà sản xuất. Nếu một đơn vị chào bán ống D65/50 theo cấp SN4 hoặc SN8, người mua nên yêu cầu làm rõ đây là cách phân loại chính thức của sản phẩm hay chỉ là thông tin thương mại.

Đối với công trình có điều kiện thi công đặc biệt như tuyến chôn sâu, khu vực có tải trọng giao thông lớn hoặc yêu cầu chịu lực cao, không nên tự chọn SN4 hay SN8 chỉ dựa trên tên gọi. Thay vào đó, cần đối chiếu hồ sơ thiết kế, tải trọng tác động, điều kiện chôn ống và tiêu chuẩn áp dụng, đồng thời yêu cầu nhà sản xuất cung cấp kết quả thử nghiệm phù hợp nếu dự án có quy định. Cách tiếp cận này giúp lựa chọn đúng cấu hình ống HDPE D65/50, tránh mua sản phẩm không phù hợp chỉ vì tâm lý “SN càng cao càng tốt”.

Xem thêm: Kích thước ống nhựa xoắn HDPE: Bảng tra chi tiết và cách chọn phù hợp

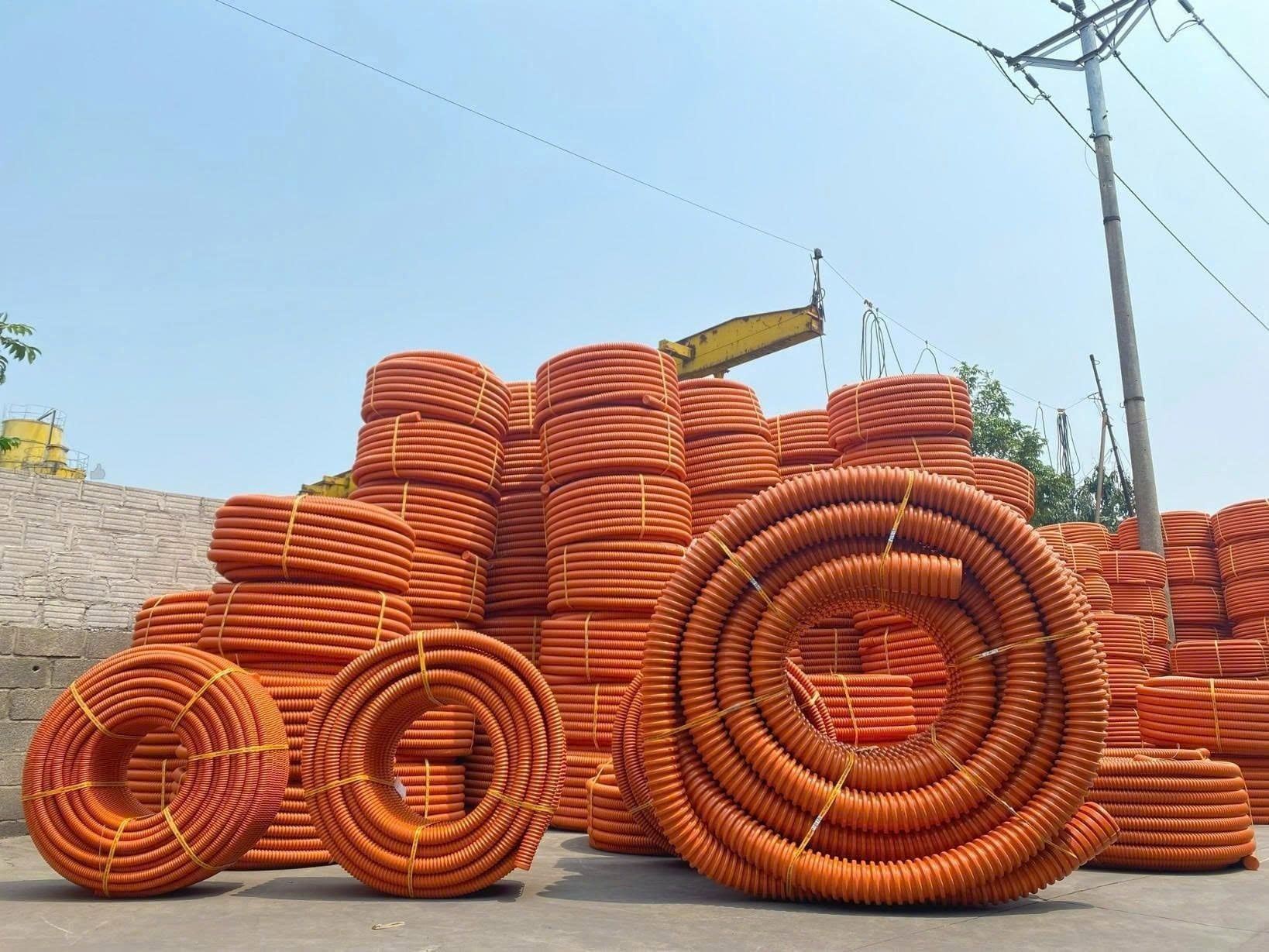

Những lỗi dễ gặp khi chọn và thi công ống HDPE D65/50

Ống HDPE D65/50 có cấu tạo linh hoạt, thuận tiện cho việc luồn và bảo vệ cáp, nhưng lựa chọn sai quy cách hoặc thi công không đúng có thể làm tăng chi phí và gây khó khăn khi kéo cáp về sau. Một số lỗi dưới đây thường xuất phát từ việc chỉ quan tâm đến giá hoặc kích thước danh nghĩa mà bỏ qua điều kiện thực tế của tuyến.

• Chọn kích thước ống không phù hợp với cáp: Ống quá chật có thể làm tăng lực kéo, gây khó khăn khi luồn cáp; ngược lại, lựa chọn quy cách quá lớn có thể làm tăng chi phí vật tư không cần thiết. Cần đối chiếu đường kính trong của ống với kích thước cáp hoặc bó cáp và phương án thi công.
• Dùng mối nối không đúng quy cách: Với tuyến sử dụng nhiều đoạn ống, nên dùng phụ kiện nối phù hợp với đúng kích thước và cấu tạo sản phẩm. Không nên xử lý mối nối bằng các biện pháp tạm thời như quấn băng keo nếu không đáp ứng yêu cầu kỹ thuật, bởi đất, cát hoặc nước có thể lọt vào lòng ống.
• Uốn ống vượt quá giới hạn cho phép: Mỗi sản phẩm có bán kính uốn tối thiểu riêng. Uốn quá gấp có thể làm biến dạng kết cấu gân xoắn, ảnh hưởng đến khả năng luồn cáp. Vì vậy, cần kiểm tra bán kính uốn trong catalogue hoặc tài liệu kỹ thuật trước khi thi công.
• Thi công tuyến ống không đúng yêu cầu chôn lấp: Độ sâu chôn, lớp vật liệu đệm và phủ bảo vệ cần được xác định theo thiết kế và tiêu chuẩn áp dụng của công trình. Với tuyến cáp điện ngầm, cần đối chiếu phương án thi công với các yêu cầu liên quan trong TCVN 7997:2009 thay vì áp dụng một độ sâu cố định cho mọi trường hợp.
• Không bịt đầu ống trong thời gian chờ kéo cáp: Đầu ống nên được bảo vệ trong quá trình tập kết và lấp đất để hạn chế đất, cát hoặc nước lọt vào bên trong. Việc này giúp giảm công đoạn vệ sinh và tránh phát sinh trở ngại khi kéo cáp sau đó.
• Chọn sản phẩm chỉ dựa trên giá bán: Giá thấp nhưng thiếu thông tin về vật liệu, thông số kỹ thuật hoặc hồ sơ chất lượng có thể gây rủi ro cho công trình. Khi mua số lượng lớn, nên kiểm tra nguồn gốc, catalogue, tiêu chuẩn áp dụng, phiếu kiểm tra chất lượng và các hồ sơ như CO/CQ khi dự án có yêu cầu.

Ống HDPE D65/50 An Hưng phù hợp với những công trình nào?

Ống HDPE D65/50 An Hưng hướng đến các công trình có nhu cầu luồn, bảo vệ cáp và tổ chức hạ tầng kỹ thuật ngầm. Với lợi thế sản xuất trực tiếp, An Hưng có thể cung cấp sản phẩm theo quy cách kỹ thuật và khối lượng phù hợp với từng đơn hàng; đồng thời hỗ trợ hồ sơ chất lượng, nguồn gốc sản phẩm theo yêu cầu của dự án. Khi đặt hàng, chủ đầu tư và nhà thầu nên thống nhất trước các thông số như đường kính, độ dày, chiều dài cuộn, vật liệu và tiêu chuẩn áp dụng để bảo đảm sản phẩm đáp ứng đúng thiết kế.

• Công trình điện dân dụng, khu đô thị và khu chung cư: Sử dụng để luồn, bảo vệ các tuyến cáp điện có kích thước phù hợp với đường kính trong của ống.
• Hạ tầng viễn thông và cáp quang: Phù hợp cho các tuyến cáp mạng, cáp viễn thông được triển khai ngầm tại khu dân cư, khu đô thị hoặc khu công nghiệp.
• Hệ thống chiếu sáng và hạ tầng kỹ thuật: Có thể sử dụng cho các tuyến cáp phục vụ chiếu sáng công cộng, tín hiệu và các hạng mục điện nhẹ khi đáp ứng yêu cầu thiết kế.
• Dự án yêu cầu kiểm soát hồ sơ vật tư: Với công trình có quy trình nghiệm thu chặt chẽ, có thể yêu cầu nhà cung cấp cung cấp CO, CQ, catalogue, phiếu kiểm tra chất lượng hoặc các tài liệu kỹ thuật liên quan theo hồ sơ mời thầu và hợp đồng.
• Đơn hàng số lượng lớn: Phù hợp với các dự án cần cung cấp vật tư theo khối lượng lớn hoặc có yêu cầu riêng về quy cách, chiều dài cuộn và thời gian giao hàng. Các thông số tùy chỉnh cần được An Hưng xác nhận cụ thể trước khi ký đơn hàng.

Câu hỏi thường gặp (FAQ)

Ống HDPE D65/50 có dùng cấp nước sinh hoạt được không?

→ Không nên. D65/50 là ống gân xoắn dùng để luồn và bảo vệ cáp, không thay thế ống HDPE trơn chuyên dùng cho hệ thống cấp nước có áp lực.

Bán kính uốn tối thiểu của ống D65/50 là bao nhiêu?

→ Tùy từng nhà sản xuất, thường khoảng 90-200 mm. Nên kiểm tra thông số kỹ thuật trước khi thi công đoạn cong.

Ống D65/50 chôn ngầm có tuổi thọ bao lâu?

→ Tuổi thọ phụ thuộc chất lượng ống, điều kiện đất và kỹ thuật thi công. Với sản phẩm đạt yêu cầu và được lắp đặt đúng, HDPE có độ bền lâu dài; thời gian cụ thể cần căn cứ công bố của nhà sản xuất.

Ống D65/50 màu cam và màu đen có gì khác nhau?

→ Màu sắc thường được dùng để nhận diện mục đích hoặc loại hạ tầng. Tuy nhiên, quy ước có thể khác nhau giữa từng dự án, nên cần xác nhận trước khi thi công.

Mua ống HDPE D65/50 có CO/CQ ở đâu?

→ Nên ưu tiên nhà sản xuất hoặc đơn vị cung cấp có nguồn gốc rõ ràng và có thể cung cấp hồ sơ chất lượng theo yêu cầu dự án. Ống Nhựa An Hưng có thể tư vấn quy cách, hồ sơ kỹ thuật và báo giá theo từng đơn hàng.

Ống HDPE D65/50 là lựa chọn phù hợp cho nhiều hạng mục luồn và bảo vệ cáp ngầm, nhưng để đạt hiệu quả thi công, cần chọn đúng quy cách, vật liệu và thông số kỹ thuật theo từng dự án. Ống Nhựa An Hưng trực tiếp sản xuất và cung cấp các sản phẩm ống HDPE phục vụ hạ tầng kỹ thuật, hỗ trợ tư vấn quy cách và hồ sơ vật tư theo nhu cầu thực tế. Để được tư vấn ống HDPE D65/50, kiểm tra thông số và nhận báo giá phù hợp với khối lượng công trình, quý khách liên hệ qua hotline 0568.816.868.
