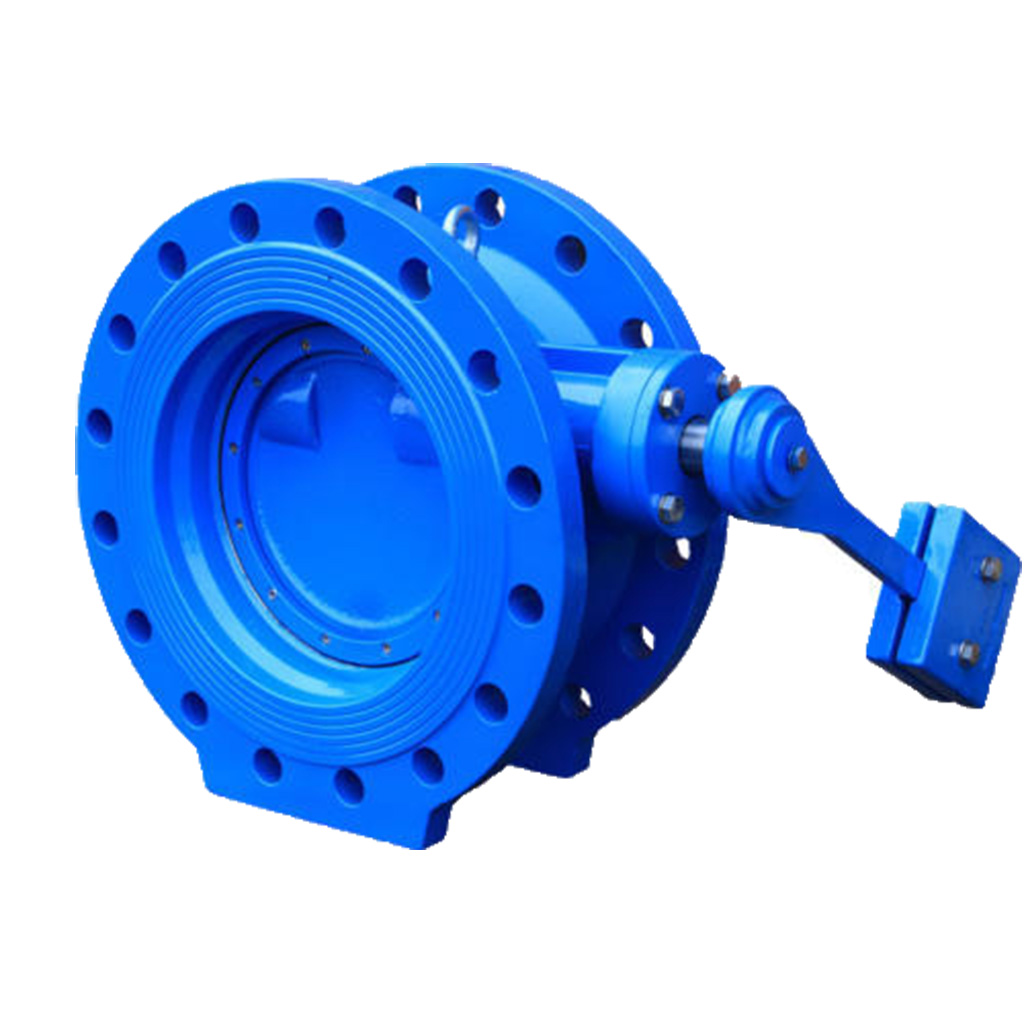

Van một chiều đối trọng

Trong nhiều hệ thống đường ống quy mô lớn, tình trạng dòng chảy ngược, va đập thủy lực hay áp lực không ổn định vẫn thường xuyên xảy ra, gây ảnh hưởng đến thiết bị và làm giảm tuổi thọ toàn hệ thống. Trước những vấn đề đó, van một chiều đối trọng được xem là giải pháp hiệu quả giúp kiểm soát dòng chảy và đảm bảo hệ thống vận hành ổn định.

Giới thiệu về van một chiều đối trọng

Van một chiều đối trọng (còn gọi là van một chiều quả cân thủy lực) là loại van được thiết kế để cho phép lưu chất đi qua theo một hướng duy nhất và ngăn chặn dòng chảy ngược trở lại trong hệ thống. Nhờ cơ chế này, van giúp bảo vệ đường ống, thiết bị và đảm bảo quá trình vận hành ổn định, đặc biệt trong các hệ thống có lưu lượng và áp lực lớn.

Sở dĩ được gọi là “van một chiều đối trọng” là vì ngoài cấu tạo van một chiều thông thường, sản phẩm còn được trang bị thêm bộ phận đòn bẩy và quả cân (đối trọng). Bộ phận này hỗ trợ quá trình đóng mở diễn ra êm hơn, kiểm soát tốt hơn tốc độ đóng của van, từ đó hạn chế hiện tượng va đập thủy lực và tăng độ bền cho toàn bộ hệ thống.

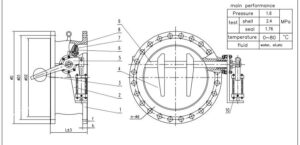

Cấu tạo của van một chiều đối trọng

Van một chiều đối trọng được thiết kế với nhiều bộ phận liên kết chặt chẽ, đảm bảo khả năng vận hành ổn định trong các hệ thống có áp lực lớn.

• Thân van: Là bộ phận chính có kích thước lớn nhất, thường được chế tạo từ gang, thép hoặc inox. Thân van có nhiệm vụ chịu áp lực, bảo vệ các chi tiết bên trong và kết nối với hệ thống đường ống theo kiểu mặt bích.
• Đĩa van và trục van: Hai bộ phận này liên kết với nhau, đảm nhiệm chức năng đóng/mở dòng chảy. Khi có lưu chất đi qua, đĩa van sẽ mở ra; khi ngừng dòng chảy, đĩa sẽ trở về vị trí đóng để ngăn dòng chảy ngược.
• Đòn bẩy: Được gắn với trục van, có chức năng hỗ trợ điều khiển chuyển động của đĩa van, giúp quá trình đóng mở diễn ra ổn định và có kiểm soát hơn.
• Đối trọng (quả cân): Là điểm đặc trưng của loại van này, được lắp trên đòn bẩy nhằm tạo lực cân bằng. Bộ phận này giúp van đóng từ từ, giảm va đập thủy lực và tăng tuổi thọ hệ thống.
• Vòng đệm làm kín: Thường làm từ cao su EPDM hoặc vật liệu chịu nhiệt, giúp tăng độ kín khít, ngăn rò rỉ lưu chất trong quá trình vận hành.
• Các chi tiết phụ trợ: Bao gồm vòng khóa, ổ đỡ, bulong và các phụ kiện lắp ráp khác, góp phần hoàn thiện cấu trúc và đảm bảo van hoạt động ổn định, an toàn.

Nguyên lý hoạt động của van một chiều đối trọng

Van một chiều quả cân thủy lực hoạt động dựa trên sự chênh lệch áp suất của dòng lưu chất kết hợp với cơ chế đòn bẩy và quả cân, giúp kiểm soát quá trình đóng mở một cách ổn định và an toàn.

• Khi lưu chất bắt đầu đi vào van theo chiều cho phép, áp lực dòng chảy tác động lên đĩa van, đẩy đĩa mở ra. Đồng thời, đòn bẩy và đối trọng hỗ trợ điều tiết chuyển động, giúp quá trình mở diễn ra từ từ, hạn chế rung lắc và đảm bảo dòng chảy ổn định qua van.
• Khi dòng lưu chất giảm hoặc ngừng hoàn toàn, lực từ đối trọng sẽ kéo đĩa van trở về vị trí ban đầu. Nhờ đó, van đóng lại một cách chậm rãi, ngăn không cho lưu chất chảy ngược. Cơ chế này đặc biệt hiệu quả trong việc giảm hiện tượng va đập thủy lực, bảo vệ đường ống và các thiết bị liên quan trong hệ thống.

Chính sự kết hợp giữa áp lực dòng chảy và lực đối trọng giúp van vận hành êm ái, phù hợp với các hệ thống có kích thước lớn, áp suất cao và yêu cầu độ ổn định cao.

Thông số kỹ thuật

Dưới đây là bảng thông số kỹ thuật cơ bản của van một chiều đối trọng, giúp bạn dễ dàng tham khảo và lựa chọn phù hợp với yêu cầu hệ thống:

Ưu điểm của van một chiều đối trọng

Nhờ thiết kế đặc biệt với cơ chế đòn bẩy và quả cân, van một chiều đối trọng mang lại nhiều lợi ích vượt trội:

• Khả năng ngăn dòng chảy ngược hiệu quả, giúp bảo vệ đường ống, máy bơm và các thiết bị khỏi hư hỏng do áp lực đảo chiều.
• Cơ chế đối trọng hỗ trợ đóng van từ từ, giảm thiểu hiện tượng va đập thủy lực, từ đó tăng độ an toàn và tuổi thọ cho toàn hệ thống.
• Vận hành ổn định trong các điều kiện áp lực cao và lưu lượng lớn, đặc biệt phù hợp với hệ thống thủy lực, cấp thoát nước quy mô lớn.
• Được chế tạo từ vật liệu bền như gang cầu, thép hoặc inox, giúp chống ăn mòn tốt và làm việc hiệu quả trong nhiều môi trường khác nhau.
• Thiết kế lắp bích chắc chắn, dễ dàng lắp đặt và thay thế trong các hệ thống đường ống tiêu chuẩn.
• Độ kín cao nhờ sử dụng gioăng EPDM, hạn chế rò rỉ lưu chất trong quá trình vận hành.
• Ít phải bảo trì, vận hành đơn giản, giúp tiết kiệm chi phí và thời gian trong quá trình sử dụng lâu dài.

Ứng dụng thực tế của van một chiều đối trọng

Van một chiều đối trọng được sử dụng rộng rãi trong nhiều hệ thống nhờ khả năng kiểm soát dòng chảy ổn định và làm việc hiệu quả ở áp lực lớn:

• Lắp đặt trong hệ thống cấp nước sạch để ngăn dòng chảy ngược, bảo vệ máy bơm và duy trì áp lực ổn định.
• Ứng dụng trong hệ thống thoát nước và xử lý nước thải, giúp kiểm soát dòng chảy và hạn chế ảnh hưởng ngược đến quy trình vận hành.
• Sử dụng tại các trạm bơm công suất lớn nhằm giảm hiện tượng va đập thủy lực khi dừng bơm, bảo vệ đường ống và thiết bị.
• Lắp đặt trong các công trình thủy lợi như hồ chứa, đập nước, trạm thủy điện để đảm bảo dòng chảy ổn định và an toàn.
• Ứng dụng trong các ngành công nghiệp như hóa chất, năng lượng, khai khoáng… nơi yêu cầu hệ thống vận hành bền bỉ và chịu áp lực cao.

Mua van một chiều đối trọng chính hãng tại Ống nhựa An Hưng

Nếu bạn đang tìm kiếm địa chỉ cung cấp van một chiều đối trọng chính hãng, đầy đủ hồ sơ kỹ thuật và đảm bảo chất lượng, Ống nhựa An Hưng là lựa chọn đáng tin cậy trong lĩnh vực vật tư ngành nước và công nghiệp.

• Cung cấp sản phẩm rõ ràng nguồn gốc, đầy đủ chứng từ CO-CQ, hồ sơ kỹ thuật và tuân thủ các tiêu chuẩn TCVN/QCVN, đảm bảo chất lượng khi đưa vào hệ thống.
• Danh mục vật tư đa dạng từ van công nghiệp, ống nhựa, phụ kiện đến thiết bị thi công, giúp khách hàng dễ dàng lựa chọn và đồng bộ toàn bộ hệ thống.
• Khả năng cung ứng ổn định, đáp ứng nhanh tiến độ cho các công trình từ dân dụng đến hạ tầng kỹ thuật và công nghiệp quy mô lớn.
• Hỗ trợ tư vấn kỹ thuật, lựa chọn đúng chủng loại van công nghiệp phù hợp với áp lực, môi trường và yêu cầu vận hành thực tế của từng dự án.
• Quy trình phối hợp giao hàng, hỗ trợ kỹ thuật và hậu mãi rõ ràng, giúp khách hàng yên tâm trong quá trình thi công và sử dụng.
• Chính sách bảo hành minh bạch theo công bố của nhà sản xuất, có quy trình tiếp nhận và xử lý phản hồi nhằm đảm bảo quyền lợi khách hàng.

Liên hệ với hotline 0568.816.868 để được tư vấn kỹ thuật chi tiết vá nhận báo giá van công nghiệp phù hợp với hệ thống của bạn.
